Open Stack Neutron環境構築 その2:OpenStack のインストール

Open Stack(pike)のインストールを実施します。*1
構成などは前回記事を確認してください。

  1. 各種サービスなどのインストール
  2. Keystone
  3. Glance
  4. Nova1:Controller
  5. Nova2:Compute
  6. Horizon

1.各種サービスなどのインストール

対象:Controllerのみ

1-1.OpenStackクライアント
apt -y install python-openstackclient
1-2.MySQL
apt -y install mariadb-server python-pymysql

vi /etc/mysql/mariadb.conf.d/99-openstack.cnf

[mysqld]
bind-address = 10.10.0.100
default-storage-engine = innodb
innodb_file_per_table = on
max_connections = 4096
collation-server = utf8_general_ci
character-set-server = utf8

systemctl restart mysql

mysql_secure_installation
#パスワードは全てopenstackとします。

以下出力例です。*2

root@controller01:~# mysql_secure_installation

NOTE: RUNNING ALL PARTS OF THIS SCRIPT IS RECOMMENDED FOR ALL MariaDB
      SERVERS IN PRODUCTION USE!  PLEASE READ EACH STEP CAREFULLY!

In order to log into MariaDB to secure it, we'll need the current
password for the root user.  If you've just installed MariaDB, and
you haven't set the root password yet, the password will be blank,
so you should just press enter here.

Enter current password for root (enter for none): Enter
OK, successfully used password, moving on...

Setting the root password ensures that nobody can log into the MariaDB
root user without the proper authorisation.

Set root password? [Y/n] Enter
New password: openstackと入力
Re-enter new password: openstackと入力
Password updated successfully!
Reloading privilege tables..
 ... Success!


By default, a MariaDB installation has an anonymous user, allowing anyone
to log into MariaDB without having to have a user account created for
them.  This is intended only for testing, and to make the installation
go a bit smoother.  You should remove them before moving into a
production environment.

Remove anonymous users? [Y/n] Enter
 ... Success!

Normally, root should only be allowed to connect from 'localhost'.  This
ensures that someone cannot guess at the root password from the network.

Disallow root login remotely? [Y/n] Enter
 ... Success!

By default, MariaDB comes with a database named 'test' that anyone can
access.  This is also intended only for testing, and should be removed
before moving into a production environment.

Remove test database and access to it? [Y/n] Enter
 - Dropping test database...
 ... Success!
 - Removing privileges on test database...
 ... Success!

Reloading the privilege tables will ensure that all changes made so far
will take effect immediately.

Reload privilege tables now? [Y/n] Enter
 ... Success!

Cleaning up...

All done!  If you've completed all of the above steps, your MariaDB
installation should now be secure.

Thanks for using MariaDB!
1-3.RabbitMQ
apt -y install rabbitmq-server

rabbitmqctl add_user openstack rabbit
rabbitmqctl set_permissions openstack ".*" ".*" ".*"
1-4.Memcached
apt -y install memcached python-memcache

vi /etc/memcached.conf

#-l 127.0.0.1
-l 10.10.0.100

systemctl restart memcached

2.Keystone

対象:Controllerのみ

2-1.DBの設定
mysql

CREATE DATABASE keystone;
GRANT ALL PRIVILEGES ON keystone.* TO 'keystone'@'localhost' IDENTIFIED BY 'keystone';
GRANT ALL PRIVILEGES ON keystone.* TO 'keystone'@'%' IDENTIFIED BY 'keystone';
quit;

以下出力例です。

root@controller01:~# mysql
Welcome to the MariaDB monitor.  Commands end with ; or \g.
Your MariaDB connection id is 40
Server version: 10.0.38-MariaDB-0ubuntu0.16.04.1 Ubuntu 16.04

Copyright (c) 2000, 2018, Oracle, MariaDB Corporation Ab and others.

Type 'help;' or '\h' for help. Type '\c' to clear the current input statement.

MariaDB [(none)]> CREATE DATABASE keystone;
Query OK, 1 row affected (0.00 sec)

MariaDB [(none)]> GRANT ALL PRIVILEGES ON keystone.* TO 'keystone'@'localhost' IDENTIFIED BY 'keystone';
Query OK, 0 rows affected (0.00 sec)

MariaDB [(none)]> GRANT ALL PRIVILEGES ON keystone.* TO 'keystone'@'%' IDENTIFIED BY 'keystone';
Query OK, 0 rows affected (0.00 sec)

MariaDB [(none)]> quit;
Bye
root@controller01:~#
2-2.インストールと設定
apt -y install keystone apache2 libapache2-mod-wsgi

vi /etc/keystone/keystone.conf

[database]
#connection = sqlite:////var/lib/keystone/keystone.db
connection = mysql+pymysql://keystone:keystone@controller01/keystone

[token]
provider = fernet
2-3.DB登録と初期化
su -s /bin/sh -c "keystone-manage db_sync" keystone

keystone-manage fernet_setup \
--keystone-user keystone --keystone-group keystone

keystone-manage credential_setup \
--keystone-user keystone --keystone-group keystone
2-4.Endpoint設定
keystone-manage bootstrap --bootstrap-password openstack \
--bootstrap-admin-url http://controller01:35357/v3/ \
--bootstrap-internal-url http://controller01:5000/v3/ \
--bootstrap-public-url http://controller01:5000/v3/ \
--bootstrap-region-id RegionOne
2-5.Webサービス設定&再起動
sed -i '1s/^/ServerName controller01\n&/' /etc/apache2/apache2.conf
systemctl restart apache2
2-6.環境変数ファイル生成
cat >> ~/adminrc <<EOF
export OS_PROJECT_DOMAIN_NAME=default
export OS_USER_DOMAIN_NAME=default
export OS_PROJECT_NAME=admin
export OS_USERNAME=admin
export OS_PASSWORD=openstack
export OS_AUTH_URL=http://controller01:35357/v3
export OS_IDENTITY_API_VERSION=3
EOF

cat >> ~/demorc <<EOF
export OS_PROJECT_DOMAIN_NAME=default
export OS_USER_DOMAIN_NAME=default
export OS_PROJECT_NAME=demo
export OS_USERNAME=demo
export OS_PASSWORD=demo
export OS_AUTH_URL=http://controller01:35357/v3
export OS_IDENTITY_API_VERSION=3
EOF

source adminrc

#これ以降、openstackコマンドを打つときは、
#sshログイン直後に上記adminrcを読み込んでください。
#読み込まずにopenstackコマンドを打つと以下のエラーが表示されます。
#demorcはほぼ使用しないと思いますが念のため。

root@controller01:~# openstack endpoint list
Missing value auth-url required for auth plugin password
2-7.動作確認
openstack endpoint list
openstack service list
2-8.ProjectやRoleの登録
openstack project create --description "Service Project" service
openstack project create --description "Demo Project" demo
openstack user create demo --password=demo
openstack role create user
openstack role add --project demo --user demo user

3.Glance

対象:Controllerのみ

3-1.DBの設定
mysql

CREATE DATABASE glance;
GRANT ALL PRIVILEGES ON glance.* TO 'glance'@'localhost' IDENTIFIED BY 'glance';
GRANT ALL PRIVILEGES ON glance.* TO 'glance'@'%' IDENTIFIED BY 'glance';
quit;

3-2.ユーザ登録・サービス登録・Endpoint作成・インストール
openstack user create glance --domain default --password=glance
openstack role add --project service --user glance admin

openstack service create --name glance \
--description "OpenStack Image" image

openstack endpoint create --region RegionOne \
image public http://controller01:9292

openstack endpoint create --region RegionOne \
image internal http://controller01:9292

openstack endpoint create --region RegionOne \
image admin http://controller01:9292

apt -y install glance
3-3.glance-api.comf設定
vi /etc/glance/glance-api.conf

[database]
connection = mysql+pymysql://glance:glance@controller01/glance

[keystone_authtoken]
auth_uri = http://controller01:5000
auth_url = http://controller01:35357
memcached_servers = controller01:11211
auth_type = password
user_domain_name = default
project_domain_name = default
project_name = service
username = glance
password = glance

[paste_deploy]
flavor = keystone

[glance_store]
stores = file,http
default_store = file
filesystem_store_datadir = /var/lib/glance/images
3-4.glance-registry.comf設定
vi /etc/glance/glance-registry.conf

[database]
connection = mysql+pymysql://glance:glance@controller01/glance

[keystone_authtoken]
auth_uri = http://controller01:5000
auth_url = http://controller01:35357
memcached_servers = controller01:11211
auth_type = password
user_domain_name = default
project_domain_name = default
project_name = service
username = glance
password = glance

[paste_deploy]
flavor = keystone
3-5.DB登録&設定ファイル読込み
su -s /bin/sh -c "glance-manage db_sync" glance

systemctl restart glance-registry glance-api
3-6.イメージ登録
mkdir /tmp/images

#cirrosの登録
wget -P /tmp/images http://download.cirros-cloud.net/0.4.0/cirros-0.4.0-x86_64-disk.img

openstack image create "cirros-0.4.0" \
--file /tmp/images/cirros-0.4.0-x86_64-disk.img \
--disk-format qcow2 \
--container-format bare \
--public

#ubuntuの登録
wget -P /tmp/images http://cloud-images.ubuntu.com/xenial/current/xenial-server-cloudimg-amd64-disk1.img

openstack image create "ubuntu-xenial-16.04" \
--file /tmp/images/xenial-server-cloudimg-amd64-disk1.img \
--disk-format qcow2 \
--container-format bare \
--public

#登録イメージの確認
openstack image list

root@controller01:~# openstack image list
+--------------------------------------+---------------------+--------+
| ID                                   | Name                | Status |
+--------------------------------------+---------------------+--------+
| 749433d2-2f69-47bf-9de7-a0a9e3a72bb6 | cirros-0.4.0        | active |
| 6819234c-4757-41d8-867a-c3b44a9f5a47 | ubuntu-xenial-16.04 | active |
+--------------------------------------+---------------------+--------+
3-7.簡易動作確認

この時点で以下のように登録されていればOKです。

openstack endpoint list
openstack service list

root@controller01:~# openstack endpoint list
+----------------------------------+-----------+--------------+--------------+---------+-----------+-------------------------------+
| ID                               | Region    | Service Name | Service Type | Enabled | Interface | URL                           |
+----------------------------------+-----------+--------------+--------------+---------+-----------+-------------------------------+
| 266e4c678cda43ab9bec4a70ddccfb97 | RegionOne | glance       | image        | True    | internal  | http://controller01:9292      |
| 6256b9ec413d4a9ca8bc1feb90448260 | RegionOne | glance       | image        | True    | public    | http://controller01:9292      |
| 7ab5e26b0f524c60a9ba33870283940a | RegionOne | keystone     | identity     | True    | admin     | http://controller01:35357/v3/ |
| e414354758e04ac7802ba300a864258f | RegionOne | keystone     | identity     | True    | internal  | http://controller01:5000/v3/  |
| e8a1585c91754424a2c7432e2bb31116 | RegionOne | keystone     | identity     | True    | public    | http://controller01:5000/v3/  |
| f1fb03de6fb24d6e818b239ad0276083 | RegionOne | glance       | image        | True    | admin     | http://controller01:9292      |
+----------------------------------+-----------+--------------+--------------+---------+-----------+-------------------------------+
root@controller01:~# openstack service list
+----------------------------------+----------+----------+
| ID                               | Name     | Type     |
+----------------------------------+----------+----------+
| 42e7a20b30944518ae5c345aab323d3d | glance   | image    |
| f3d100b18b794f649ee80c651787eb22 | keystone | identity |
+----------------------------------+----------+----------+

4.Nova1:Controller

対象:Controllerのみ

4-1.DBの設定・ユーザ登録・サービス登録・Endpoint作成
#DB設定
mysql

CREATE DATABASE nova;
CREATE DATABASE nova_api;
CREATE DATABASE nova_cell0;
GRANT ALL PRIVILEGES ON nova.* TO 'nova'@'localhost' IDENTIFIED BY 'nova';
GRANT ALL PRIVILEGES ON nova.* TO 'nova'@'%' IDENTIFIED BY 'nova';
GRANT ALL PRIVILEGES ON nova_api.* TO 'nova'@'localhost' IDENTIFIED BY 'nova';
GRANT ALL PRIVILEGES ON nova_api.* TO 'nova'@'%' IDENTIFIED BY 'nova';
GRANT ALL PRIVILEGES ON nova_cell0.* TO 'nova'@'localhost' IDENTIFIED BY 'nova';
GRANT ALL PRIVILEGES ON nova_cell0.* TO 'nova'@'%' IDENTIFIED BY 'nova';
quit;

#ユーザ登録
openstack user create nova --domain default --password=nova
openstack user create placement \
--domain default --password=placement

openstack role add --project service --user nova admin
openstack role add --project service --user placement admin

#サービス登録
openstack service create --name nova \
--description "OpenStack Compute" compute
openstack service create --name placement \
--description "Placement API" placement

#Endpoint作成
openstack endpoint create --region RegionOne \
compute public http://controller01:8774/v2.1
openstack endpoint create --region RegionOne \
compute internal http://controller01:8774/v2.1
openstack endpoint create --region RegionOne \
compute admin http://controller01:8774/v2.1

openstack endpoint create --region RegionOne \
placement public http://controller01:8778
openstack endpoint create --region RegionOne \
placement internal http://controller01:8778
openstack endpoint create --region RegionOne \
placement admin http://controller01:8778
4-2.インストール・nova.conf設定
#インストール
apt -y install nova-api nova-conductor nova-consoleauth \
nova-novncproxy nova-scheduler nova-placement-api

#nova.conf設定
vi /etc/nova/nova.conf

[DEFAULT]
transport_url = rabbit://openstack:rabbit@controller01
my_ip = 10.10.0.100

[api_database]
#connection = sqlite:////var/lib/nova/nova_api.sqlite
connection = mysql+pymysql://nova:nova@controller01/nova_api

[database]
#connection = sqlite:////var/lib/nova/nova.sqlite
connection = mysql+pymysql://nova:nova@controller01/nova

[vnc]
enabled = true
vncserver_listen = 10.10.0.100
vncserver_proxyclient_address = 10.10.0.100

[api]
auth_strategy= keystone

[keystone_authtoken]
auth_uri = http://controller01:5000
auth_url = http://controller01:35357
memcached_servers = controller01:11211
auth_type = password
project_domain_name = Default
user_domain_name = Default
project_name = service
username = nova
password = nova

[glance]
api_servers = http://controller01:9292

[oslo_concurrency]
lock_path = /var/lib/nova/tmp

[placement]
#os_region_name = openstack
os_region_name = RegionOne
auth_url = http://controller01:35357/v3
auth_type = password
project_domain_name = Default
user_domain_name = Default
project_name = service
username = placement
password = placement
4-3.DB登録&設定ファイル読込み
su -s /bin/sh -c "nova-manage api_db sync" nova
su -s /bin/sh -c "nova-manage cell_v2 map_cell0" nova

su -s /bin/sh -c "nova-manage cell_v2 create_cell --name=cell1 --verbose" nova
su -s /bin/sh -c "nova-manage db sync" nova

systemctl restart nova-api nova-consoleauth nova-scheduler nova-conductor nova-novncproxy

以下出力例です。

root@controller01:~# su -s /bin/sh -c "nova-manage api_db sync" nova
root@controller01:~# su -s /bin/sh -c "nova-manage cell_v2 map_cell0" nova
root@controller01:~# su -s /bin/sh -c "nova-manage cell_v2 create_cell --name=cell1 --verbose" nova
e0e3f86a-8b85-4184-9287-7e4dcd53db81
root@controller01:~# su -s /bin/sh -c "nova-manage db sync" nova
/usr/lib/python2.7/dist-packages/pymysql/cursors.py:166: Warning: (1831, u'Duplicate index `block_device_mapping_instance_uuid_virtual_name_device_name_idx`. This is deprecated and will be disallowed in a future release.')
  result = self._query(query)
/usr/lib/python2.7/dist-packages/pymysql/cursors.py:166: Warning: (1831, u'Duplicate index `uniq_instances0uuid`. This is deprecated and will be disallowed in a future release.')
  result = self._query(query)
root@controller01:~# systemctl restart nova-api nova-consoleauth nova-scheduler nova-conductor nova-novncproxy
root@controller01:~#

This is deprecated and will be disallowed in a future release.と表示されますが、このまま先に進めてください。

<補足>
上記と似たようなコマンドで、以下の設定を実施する必要があります。
後ほど設定しますので現段階では不要です。

su -s /bin/sh -c "nova-manage cell_v2 discover_hosts --verbose" nova
4-4.簡易動作確認

この時点で以下のように登録されていればOKです。

openstack endpoint list
openstack service list

root@controller01:~# openstack endpoint list
+----------------------------------+-----------+--------------+--------------+---------+-----------+-------------------------------+
| ID                               | Region    | Service Name | Service Type | Enabled | Interface | URL                           |
+----------------------------------+-----------+--------------+--------------+---------+-----------+-------------------------------+
| 266e4c678cda43ab9bec4a70ddccfb97 | RegionOne | glance       | image        | True    | internal  | http://controller01:9292      |
| 4a8adf71ef9848b096819cf12e54c747 | RegionOne | placement    | placement    | True    | public    | http://controller01:8778      |
| 6256b9ec413d4a9ca8bc1feb90448260 | RegionOne | glance       | image        | True    | public    | http://controller01:9292      |
| 7ab5e26b0f524c60a9ba33870283940a | RegionOne | keystone     | identity     | True    | admin     | http://controller01:35357/v3/ |
| 8578d6dedb1742e2a190b261cddd831b | RegionOne | placement    | placement    | True    | admin     | http://controller01:8778      |
| 92a1b113381d4bd692879d335776928b | RegionOne | nova         | compute      | True    | admin     | http://controller01:8774/v2.1 |
| a8a9533b8b6345a1ba9fbedf840434d8 | RegionOne | nova         | compute      | True    | public    | http://controller01:8774/v2.1 |
| de3c9c2ca4484068b7e24a1dca3064a9 | RegionOne | placement    | placement    | True    | internal  | http://controller01:8778      |
| e414354758e04ac7802ba300a864258f | RegionOne | keystone     | identity     | True    | internal  | http://controller01:5000/v3/  |
| e8a1585c91754424a2c7432e2bb31116 | RegionOne | keystone     | identity     | True    | public    | http://controller01:5000/v3/  |
| f1fb03de6fb24d6e818b239ad0276083 | RegionOne | glance       | image        | True    | admin     | http://controller01:9292      |
| fe3a19d428c24042acb57218376f5fa6 | RegionOne | nova         | compute      | True    | internal  | http://controller01:8774/v2.1 |
+----------------------------------+-----------+--------------+--------------+---------+-----------+-------------------------------+

root@controller01:~# openstack service list
+----------------------------------+-----------+-----------+
| ID                               | Name      | Type      |
+----------------------------------+-----------+-----------+
| 35ae7499a8474de6b2650335cee9c38e | placement | placement |
| 42e7a20b30944518ae5c345aab323d3d | glance    | image     |
| bf8c25de6879401ea107f0462e8da1a4 | nova      | compute   |
| f3d100b18b794f649ee80c651787eb22 | keystone  | identity  |
+----------------------------------+-----------+-----------+

5.Nova2:Compute

対象:Computeのみ
x」となっている箇所は、Compute01と02でそれぞれ固有の値*3を入れる必要があります。

5-1.インストール・nova.conf設定・設定読込み
#インストール
apt -y install nova-compute

#nova.conf設定
vi /etc/nova/nova.conf

[DEFAULT]
transport_url = rabbit://openstack:rabbit@controller01
my_ip = 10.10.0.10x
##xについて##
#compute01=1, compute02=2となります。

[api]
auth_strategy= keystone

[keystone_authtoken]
auth_uri = http://controller01:5000
auth_url = http://controller01:35357
memcached_servers = controller01:11211
auth_type = password
project_domain_name = Default
user_domain_name = Default
project_name = service
username = nova
password = nova

[vnc]
vncserver_proxyclient_address = 10.10.0.10x
enabled = True
vncserver_listen = 0.0.0.0
novncproxy_base_url = http://controller01:6080/vnc_auto.html
##xについて、上記と同様です##

[glance]
api_servers = http://controller01:9292

[oslo_concurrency]
lock_path = /var/lib/nova/tmp

[placement]
#os_region_name = openstack
os_region_name = RegionOne
auth_url = http://controller01:35357/v3
auth_type = password
project_domain_name = Default
user_domain_name = Default
project_name = service
username = placement
password = placement

##VMWare上のu16.04の場合##
[libvirt]
hw_machine_type = x86_64=pc-i440fx-xenial

#設定読込み
systemctl restart nova-compute
5-2.簡易動作確認

この時点で以下のようにCompute01と02が登録されていればOKです。
Controller01で以下のコマンドにて確認してください。

openstack compute service list

root@controller01:~# openstack compute service list
+----+------------------+--------------+----------+---------+-------+----------------------------+
| ID | Binary           | Host         | Zone     | Status  | State | Updated At                 |
+----+------------------+--------------+----------+---------+-------+----------------------------+
|  1 | nova-scheduler   | controller01 | internal | enabled | up    | 2019-05-27T14:07:43.000000 |
|  2 | nova-consoleauth | controller01 | internal | enabled | up    | 2019-05-27T14:07:43.000000 |
|  3 | nova-conductor   | controller01 | internal | enabled | up    | 2019-05-27T14:07:44.000000 |
|  7 | nova-compute     | compute01    | nova     | enabled | up    | 2019-05-27T14:07:45.000000 |
|  8 | nova-compute     | compute02    | nova     | enabled | up    | 2019-05-27T14:07:41.000000 |
+----+------------------+--------------+----------+---------+-------+----------------------------+

6.Horizon

対象:Controllerのみ

6-1.インストール・nova.conf設定・設定読込み
#インストール
apt -y install openstack-dashboard

#nova.conf設定
vi /etc/openstack-dashboard/local_settings.py

#Defaultで以下の設定が入っていますが、全てコメントアウトしてください。
#OPENSTACK_HOST = "127.0.0.1"
#OPENSTACK_KEYSTONE_URL = "http://%s:5000/v2.0" % OPENSTACK_HOST
#OPENSTACK_KEYSTONE_DEFAULT_ROLE = "_member_"

#以下の設定を投入。
OPENSTACK_HOST = "controller01"
OPENSTACK_KEYSTONE_URL = "http://%s:5000/v3" % OPENSTACK_HOST
OPENSTACK_KEYSTONE_DEFAULT_ROLE = "user"
OPENSTACK_KEYSTONE_MULTIDOMAIN_SUPPORT = True
OPENSTACK_KEYSTONE_DEFAULT_DOMAIN = "Default"

#OPENSTACK_API_VERSIONSの設定は、Defaultでコメントアウトされているため、
#以下の設定をそのまま投入してください。
OPENSTACK_API_VERSIONS = {
    "identity": 3,
    "image": 2,
    "volume": 2,
}

#Defaultで以下の設定が入っていますが、全てコメントアウトしてください。
#かなり画面をスクロールしないと最後まで表示されないと思います。
#OPENSTACK_NEUTRON_NETWORK = {
#    'enable_router': True,
#    'enable_quotas': True,
#    'enable_ipv6': True,
#    'enable_distributed_router': False,
#    'enable_ha_router': False,
#    'enable_fip_topology_check': True,

    # Default dns servers you would like to use when a subnet is
    # created.  This is only a default, users can still choose a different
    # list of dns servers when creating a new subnet.
    # The entries below are examples only, and are not appropriate for
    # real deployments
    # 'default_dns_nameservers': ["8.8.8.8", "8.8.4.4", "208.67.222.222"],

    # Set which provider network types are supported. Only the network types
    # in this list will be available to choose from when creating a network.
    # Network types include local, flat, vlan, gre, vxlan and geneve.
    # 'supported_provider_types': ['*'],

    # You can configure available segmentation ID range per network type
    # in your deployment.
    # 'segmentation_id_range': {
    #     'vlan': [1024, 2048],
    #     'vxlan': [4094, 65536],
    # },

    # You can define additional provider network types here.
    # 'extra_provider_types': {
    #     'awesome_type': {
    #         'display_name': 'Awesome New Type',
    #         'require_physical_network': False,
    #         'require_segmentation_id': True,
    #     }
    # },

    # Set which VNIC types are supported for port binding. Only the VNIC
    # types in this list will be available to choose from when creating a
    # port.
    # VNIC types include 'normal', 'direct', 'direct-physical', 'macvtap',
    # 'baremetal' and 'virtio-forwarder'
    # Set to empty list or None to disable VNIC type selection.
#    'supported_vnic_types': ['*'],

    # Set list of available physical networks to be selected in the physical
    # network field on the admin create network modal. If it's set to an empty
    # list, the field will be a regular input field.
    # e.g. ['default', 'test']
#    'physical_networks': [],

#}

#以下の設定を投入。
#現段階では全てFalseでOKです。後でrouterとdistributed_routerをTrueにします。
OPENSTACK_NEUTRON_NETWORK = {
    'enable_router': False,
    'enable_quotas': False,
    'enable_ipv6': False,
    'enable_distributed_router': False,
    'enable_ha_router': False,
    'enable_lb': False,
    'enable_firewall': False,
    'enable_vpn': False,
    'enable_fip_topology_check': False,
}

#DEFAULT_THEME = 'ubuntu'
DEFAULT_THEME = 'default'

#設定読込み
systemctl reload apache2
6-2.簡易動作確認

以下のURLにアクセスし、ログインしてください。

http://controller01/horizon/
domain default
username admin
password openstack

ログイン画面は以下の通りです。
f:id:metonymical:20190527234147p:plain

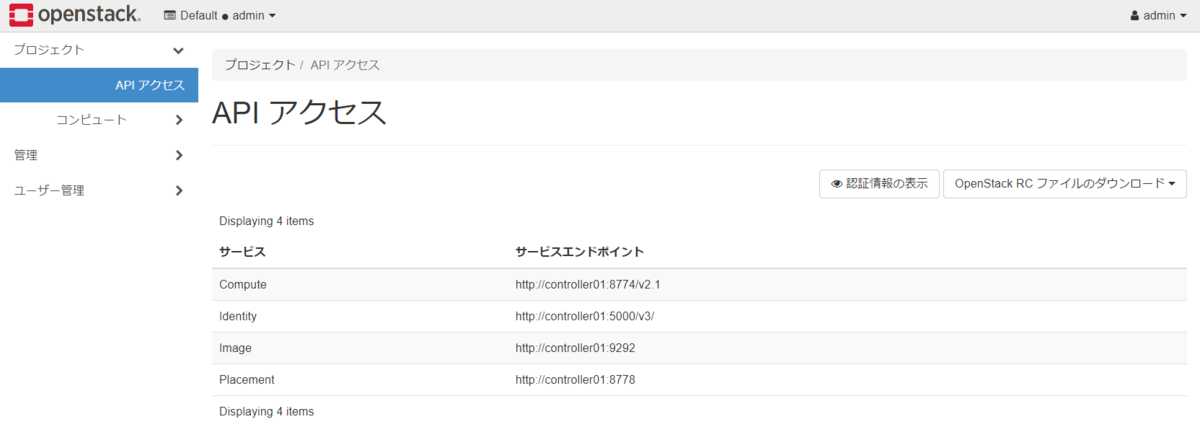

ログイン後、いくつかのページが開ければOKです。
f:id:metonymical:20190527234201p:plain

以上です。

7.最後に

Neutron+OvS+DVR&Trunkをメインの内容にしたいと考えていたため、OpenStack のインストールまで書くのはどうかな?と正直悩みました。
RDO(PackStack)やDevStackを使えば、サクッとできると思うので。。。

しかし、物理筐体のNW周りからスタートしたこと*4により、

  • 物理NW周り
  • OpenStackの主要コンポーネント準備
  • Neutron:NWシステム(dhcp&metadata含む)
  • OvS:L2agent
  • DVR:L3agent
  • Trunk:L2トランク

という風に、段階的に構築していくことで、
より理解が深まりやすいのではないか?と考えました。

最初からDevStackなどで構築してしまうと、とりあえずDNSでLookupしてPing通るようになったけど、そこから自分がやりたい構成に変更する場合は、どこをいじったらいいのか?すぐにはピンと来ないかなと考えたからです。

というのも、
今回の構成を実際に構築して理解した上で
 L2agentであれば、LinuxBridge
 L3agentであれば、スタンドアローンRouterやHA Router(VRRP)
に変更することは容易いです。

また、Tungsten FabricやMidoNetに構成変更することも、今回の構成を理解していれば、それほど敷居は高くないかなと考えています。
なので、復習の意味も込めて、OpenStackのインストールも書くことにしました。

*1:進める前に現段階での仮想マシンのクローンやスナップショットは取得しておくことをお勧めします。

*2:以降、大事な箇所のみ出力例を記載します。

*3:compute01=1, compute02=2となります。今後もちょくちょく登場するので気を付けてください。

*4:今回はOpenStackのHostOSはVMWare上の仮想マシンですが…

Open Stack Neutron環境構築 その1:足回りの事前準備

これから数回に別けて、Open Stack(pike)のインストールから、Neutron, OvS, DVR, Trunk(VLAN aware VMs)周りの構築方法について記載したいと思います。*1

環境は、Windows10のVMWare上にController×1台、Compute×2台を構築し、その中でNeutronを稼働させる構成となります。
このため、Compute Node上で稼働させるVMインスタンスはネストされてる点に注意してください。
構成情報は可能な限りオブラートに包まないようにしたいと思います。*2

1.構成

1-1.環境
HostOS                           : Windows10pro Ver:1809 Build:17763.503
NIC                              : Intel I350
Driver                           : Intel PROSet 23.5.2
VMWare              : VMware(R) Workstation 15 Pro 15.1.0 build-13591040

GuestOS              : Ubuntu16.04
Kernel              : 4.13.0-041300

上記GuestOS上にController&Compute Nodeを稼働させます。

1-2.構成概要1

f:id:metonymical:20190527140044p:plain
物理的な構成概要です。*3

ens33 管理用
ens34 Compute Node間通信用
ens35 インスタンス通信用
1-3.構成概要2

f:id:metonymical:20190527140525p:plain
論理的な要素を追記します。

ens33 10.10.0.0/24 ssh&Internet接続出来るようにしておいてください。
ens34 10.20.0.0/24 Node間通信用のため、L3SW側にVlan Intは無くても構いません。
ens35 IP不要 br用なので現段階ではLinkUpだけさせればOKです。
1-4.構成概要3

f:id:metonymical:20190527141522p:plain
Compute02のens35にフォーカスしたNeutron導入後のイメージです。
ens35は図のようなイメージでNeutron*4のbr用に使用するためIP不要となります。
ここがメインの内容となるため詳細は次々回以降くらいに別途記載します。*5

2.事前準備その1

Open Stack周りの各コンポーネント をインストールしていく前にやっておくべきことを記載していきます。

2-1.Intel Driver

f:id:metonymical:20190527143633p:plain

I350#1 Physical1 過去記事などを参考にVLAN Interfaceの設定を行ってください。*6
I350#2 Physical2 過去記事などを参考にTrunkできるようにしておいてください。

HostOSをLinuxにしたい場合は、過去記事などを参考にして頂ければと思います。

2-2.仮想ネットワークエディタ

f:id:metonymical:20190527144640p:plain

VMnet15 I350#1_VLAN10 Intel DriverにてVLAN10をタグ付けしてL3SWと送受信。
VMnet16 I350#1_VLAN20 Intel DriverにてVLAN20をタグ付けしてL3SWと送受信。
VMnet9 I350#2 Intel Driverでは何もせずにL3SWと送受信。*7
2-3.仮想マシンの設定1

f:id:metonymical:20190527145807p:plain
Controller×1台、Compute×2台の3台とも同様の設定にします。*8

2-4.仮想マシンの設定2

f:id:metonymical:20190527150139p:plain
ネストしますので、赤枠にチェックを入れておいてください。

2-5.仮想マシンの設定3

f:id:metonymical:20190527150253p:plain

ens33 ネットワークアダプタ カスタム(VMnet15)
ens34 ネットワークアダプタ2 カスタム(VMnet16)
ens35 ネットワークアダプタ3 カスタム(VMnet9)

ネットワークアダプタは上記のように設定してください。*9

2-6.L3SWの設定
vlan 10,20,30,300
!
interface GigabitEthernet0/1
 switchport trunk encapsulation dot1q
 switchport trunk allowed vlan 10,20
 switchport mode trunk
!
interface GigabitEthernet0/2
 switchport trunk encapsulation dot1q
 switchport trunk allowed vlan 30,300
 switchport mode trunk
!
interface vlan 10
 ip address 10.10.0.254/24
!
interface vlan 20
 ip address 10.20.0.254/24
!
interface vlan 30
 ip address 10.30.0.1/24
!
interface vlan 300
 ip address 192.168.30.254/24

上記に加えて、Internetに出られるようDefaultRouteなどを設定しておいてください。


ここまで完了すると、1-2.構成概要1になると思います。

3.事前準備その2

仮想マシンの諸々の設定を実施します。
*10
重複設定もあるためクローンを作成するなど工夫してください。

対象:全Node*11

3-1.rootログイン
sudo su -
sudo passwd root

sudo sed -e 's/^PermitRootLogin prohibit-password/PermitRootLogin yes/g' \
-i /etc/ssh/sshd_config

sudo systemctl restart sshd
3-2.ホスト名とHostsファイル
#ホスト名設定
#各Nodeごとに変更
hostnamectl set-hostname controller01


#Hostsファイル設定
#127.0.1.1のみ、各Nodeごとに変更

vi /etc/hosts

127.0.0.1       localhost
127.0.1.1       controller01.local.jp controller01

10.10.0.100     controller01.local.jp controller01
10.10.0.101     compute01.local.jp compute01
10.10.0.102     compute02.local.jp compute02
3-3.インターフェース設定
#以下はController01の設定例
#Compute01&02では第4octetを修正

vi /etc/network/interfaces

auto ens33
iface ens33 inet static
    address 10.10.0.100
    netmask 255.255.255.0
    gateway 10.10.0.254
    dns-nameserver 8.8.8.8

auto ens34
iface ens34 inet static
    address 10.20.0.100
    netmask 255.255.255.0

auto ens35
iface ens35 inet manual

systemctl restart networking
3-4.NTP
apt -y install chrony

vi /etc/chrony/chrony.conf

#pool 2.debian.pool.ntp.org offline iburst
server ntp1.jst.mfeed.ad.jp offline iburst
server ntp2.jst.mfeed.ad.jp offline iburst
server ntp3.jst.mfeed.ad.jp offline iburst

systemctl restart chrony
systemctl enable chrony
chronyc sources
3-5.apt updateなど
apt update
apt -y install software-properties-common
add-apt-repository cloud-archive:pike
apt update
apt dist-upgrade
3-5.Kernel更新
mkdir /root/tmp
cd tmp

wget https://kernel.ubuntu.com/~kernel-ppa/mainline/v4.13/linux-headers-4.13.0-041300_4.13.0-041300.201709031731_all.deb && \
wget https://kernel.ubuntu.com/~kernel-ppa/mainline/v4.13/linux-headers-4.13.0-041300-generic_4.13.0-041300.201709031731_amd64.deb && \
wget https://kernel.ubuntu.com/~kernel-ppa/mainline/v4.13/linux-image-4.13.0-041300-generic_4.13.0-041300.201709031731_amd64.deb

dpkg -i *.deb

reboot

ここまで完了すると、1-3.構成概要2になると思います。
各NodeからGWアドレスへの疎通確認やNode同士による相互疎通確認など実施してください。*12


以上です。

4.最後に

下回りがうまく作れずに外部NWへトラフィックが流せないと色々残念なので少し掘り下げてみました。
これをベースに、あとはNeutron側の設定だけで、L2のまま外部へ流したり、L3でRoutingすることが可能になります。

*1:Open StackやNeutronのインストール方法をご存じの方は構成だけザックリ眺めてもらう程度で構いません

*2:この先は物理NWです、的な説明にはならないように心がけます。

*3:ControllerやCompute Nodeが物理サーバであれば、9個の物理ポートでL3SWに直結されます。

*4:厳密にはOpen vSwitchです

*5:Routingに加えて、TrunkによるBridgeにもフォーカスしたいと思います。

*6:VLAN30は不要です

*7:Linuxであれば簡単にできるのですが、Windowsの場合は過去記事のような方法が必要でした。

*8:メモリが厳しい場合、Controller=4GB, Compute=2GBでもいけるかもしれません。

*9:私の環境では、ネットワークアダプタ1~3がそれぞれens33~35に紐づいていましたが、Ubuntu16.04以外で稼働させる場合は、適宜その環境に合わせて読み替えてください。

*10:ネットワーク周りやHostsファイル、NTP、apt-update、Kernel更新などですが、そこまで重要ではないため、サラッと流します。

*11:対象ホストは必要に応じて記載します。

*12:名前解決可否も忘れずに。

Windows10 VLAN aware VMs

Windows10上の仮想マシンにVLAN Tagを付けて外部NWと疎通させる方法を記載します。
補足として、仮想マシンで付加したVLAN TagがIntelNICで剥がされないようにするための方法となります。

1.構成

1-1.環境
OS                               : Windows10pro Ver:1809 Build:17763.503
NIC                              : Intel I350, I219-V(OnboardNIC)
Driver                           : Intel PROSet 23.5.2
VMWare              : VMware(R) Workstation 15 Pro 15.1.0 build-13591040

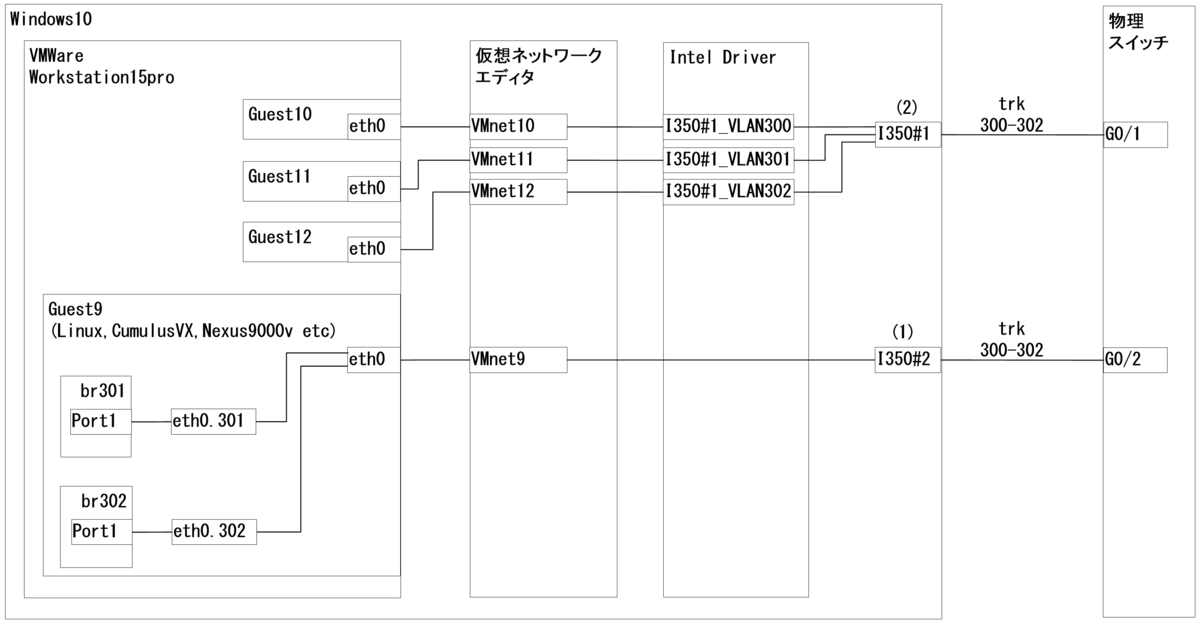

1-2.構成概要

f:id:metonymical:20190520092200p:plain
(1)でレジストリをいじることによって、Guest9で付加したVLAN Tagが物理スイッチまで剥がされないようになります。
これにより、Guest9上でCumulusVXやNexus9000v、OpenStack Netronなどを稼働させ、外部NWとの間でTag付きEtherフレームのやり取りができるようになります。
今回は例として、VMWare上で仮想マシンを稼働させていますが、当然、GNS3上の仮想NW機器にも応用できると考えています。

ちなみに、(2)については、過去記事
Windows10 VLAN Interface設定 - Metonymical Deflection
を参照してください。

2.NICの詳細設定

NICのプロパティで802.1qを無効化します。

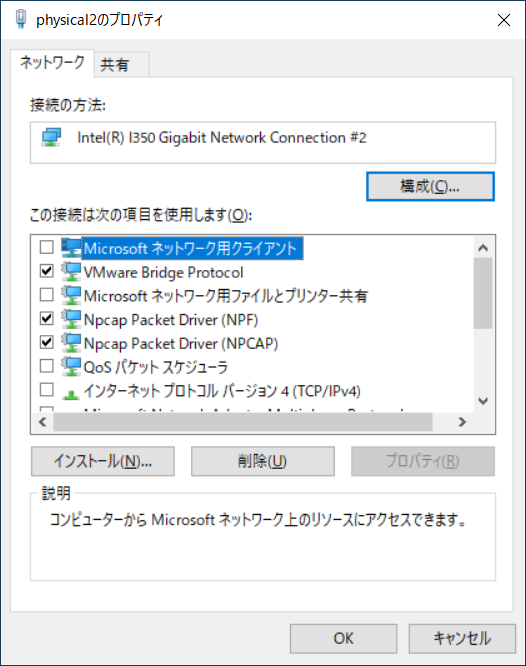

以下の画面で構成をクリックします。
VMWare Bridge Protocolにチェックが入っていることを確認してください。*1
f:id:metonymical:20190520093220p:plain

詳細設定タブをクリックします。
パケット優先度とVLANのプロパティから、パケット優先度とVLAN無効を選択し、OKをクリックします。
f:id:metonymical:20190520094142p:plain

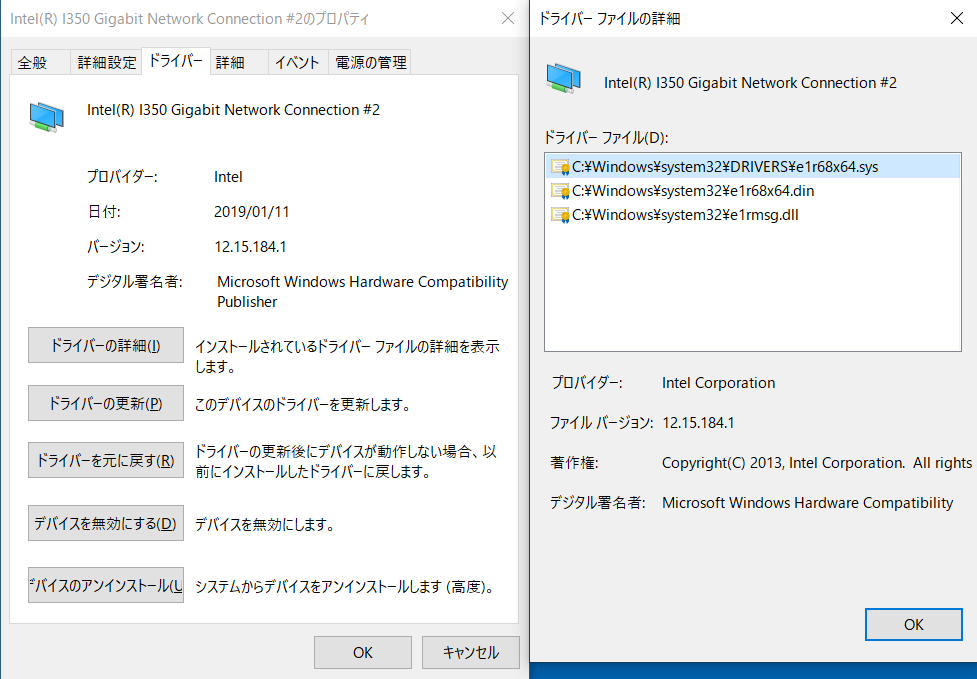

次に左の画面でドライバ>ドライバーの詳細をクリックします。
右の画面が表示されます。
ドライバ名が「e1r」から始まっていることを確認しておいてください。*2
f:id:metonymical:20190520093706p:plain

3.レジストリの設定

この設定により、IntelNIC上でVLAN Tagが剥がされずに仮想マシンと物理スイッチ間でTag付きEtherフレームのやり取りができるようになります。
レジストリエディタを起動してください。*3
以下のパスに移動してください。

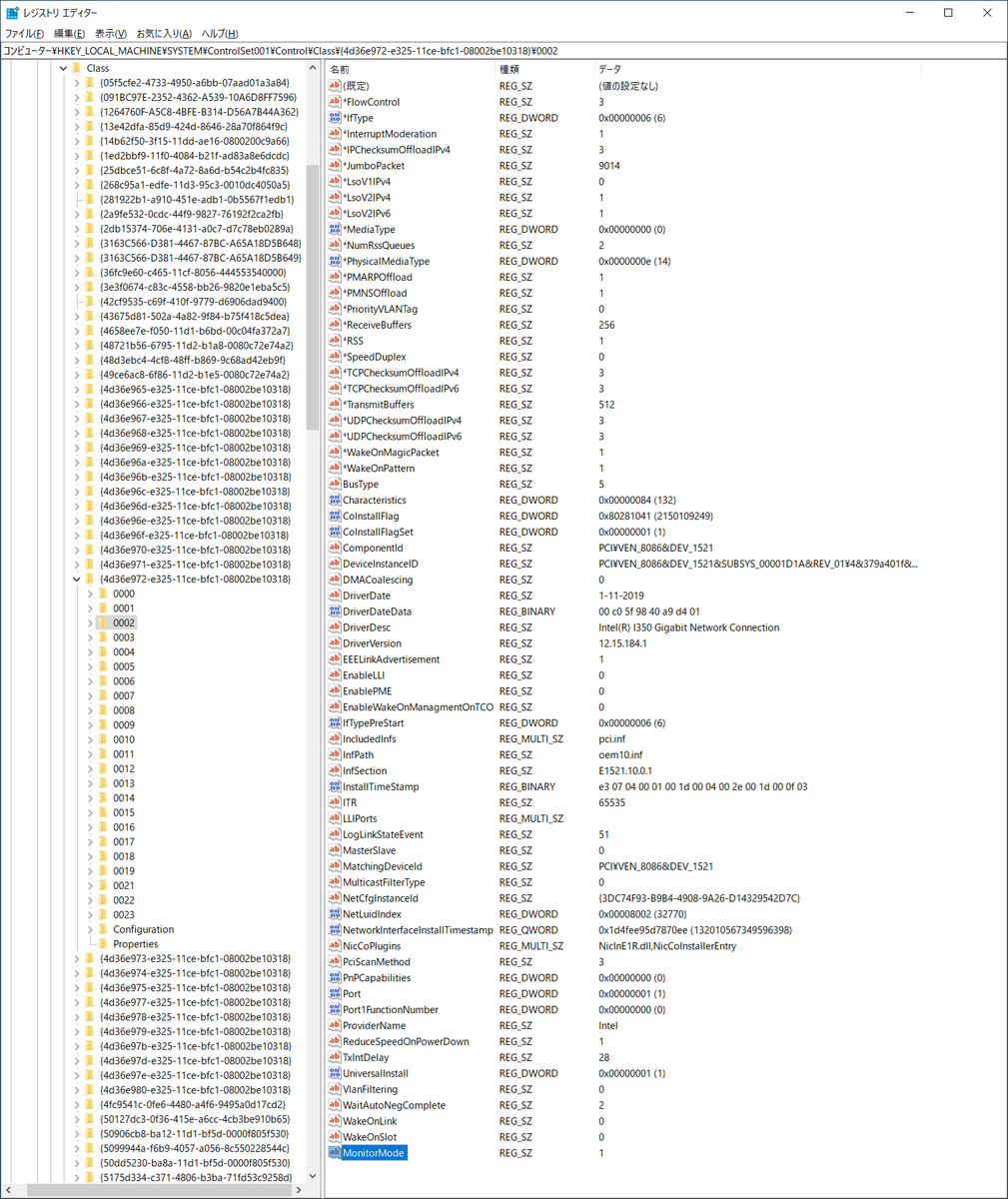

HKEY_LOCAL_MACHINE\SYSTEM\ControlSet001\Control\Class\{4D36E972-E325-11CE-BFC1-08002BE10318}\00nn

以下の画面となります。
00nnの「nn」は、下図のようにNICごとに割り当てられています。
このため、nnを識別するためには、中身を一つづつ参照してください。そして、DriverDescにNIC名が表示されていますので、その名前で該当するNICを判断します。下図の例では「0002」となります。
f:id:metonymical:20190520094818p:plain

「0002」上で右クリック>新規>文字列(dword)をクリックします。
名前(レジストリキー)は以下に従ってください。
今回の例では、ドライバ名が「e1r」から始まっているため、「MonitorMode」となります。
dwordのデータ(値)は「1」としてください。

Adapter Driver					Registry Key
e1g, e1e, e1y					MonitorModeEnabled
e1c, e1d, e1k, e1q, e1r, ixe, ixn, ixt		MonitorMode

設定が完了したら、Win10を再起動してください。

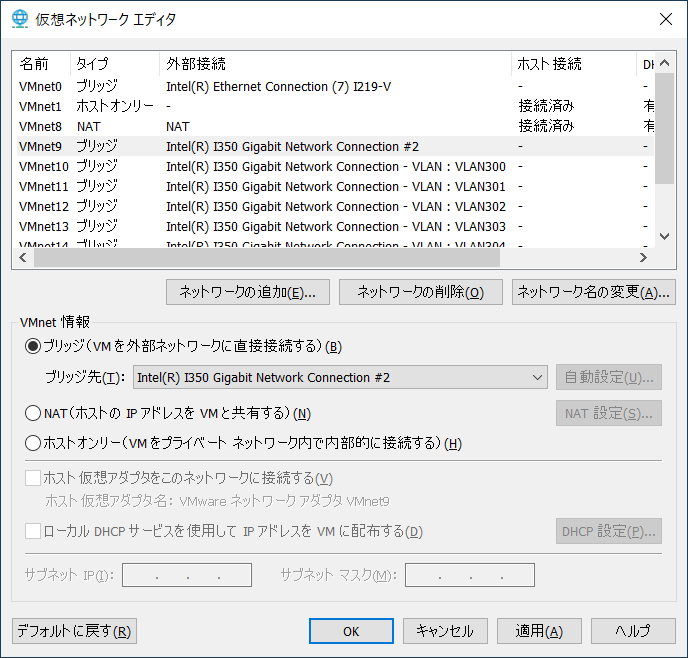

4.仮想ネットワークエディタの設定

VMWareの仮想ネットワークエディタを起動します。
設定の変更をクリックして編集モードに移行します。
ネットワークの追加をクリックし、任意のVMnet(ここでは、VMnet9)を選択します。
下図のようにブリッジ先を前項で設定した物理NICを選択します。
f:id:metonymical:20190520100209p:plain

5.補足

構成概要図より、

  • (1)ゲストOS(仮想マシン)側でVLAN Tagを付与したい場合に使用
  • (2)ホストOS側でVLAN Tagを付与したい場合に使用

といった使い分けができるようになります。

以上です。

6.最後に

以下のサイトを参考にさせて頂きました。
Wireshark + Intel NIC で tagVLAN の VLAN-ID を含めてキャプチャする方法 - ..たれろぐ..
My Sniffer Isn't Seeing VLAN, 802.1q, or QoS Tagged Frames

元々、VMWare上でOpenStack Neutronのお勉強をしていたのですが、外部NWとの疎通時にVLAN Tagが使えず困り果てていたため、今回の記事をアップしました。
DL360にLinux入れてやれば造作もない話なのですが、最近メインPCのリプレースに伴いMem64GBにしたので、Win10+VMWare上でもそこそこな構成は組めるようになったため、ちょっと詳しく調べました。

私個人的にですが、この辺のノウハウのことを「足回りの技術」などと呼んでおり、私の中で、この足回りの技術は極めて重要な技術だと考えています。
なぜなら、足回りをしっかり理解しておかないと、自分のやりたい構成が組めなかったり、本来やらなければならない検証などができないからです。
加えて、ネットワークエンジニアとしては外部NWとの接続や疎通が必須となってくるため、ブリッジ(L2レベルの)技術は、かなり重要だなと思っています。

しかしながら、この辺の詳細について解説されているサイトが少ないと個人的には感じているため、このサイトではLinuxに加えてWindowsについても深掘りし過ぎたいなと考えています。

ちなみに、VMWareではなく、Hyper-Vの仮想スイッチマネージャを使うと、レジストリをいじらなくてもできるっぽいので、時間があれば検証してみようかなと思っています。

*1:ちなみに、画面に表示されているNpcapは、WiresharkでPcapするためのものなので気にしないでください。また、IPv4IPv6はチェックが入っていてもいなくても、レイヤが異なるため今回の設定には関係ありません。

*2:後述するレジストリをいじる際、レジストリの名前で使用します。

*3:お決まりですが、レジストリの編集は自己責任でお願いします。

Windows10 VLAN Interface設定

PowerShellによるWindows10でのVLAN Interface設定方法について記載します。

以前の記事ではWindowsIntelNICを使用したVLAN Interfaceの設定方法を書きました。しかし、Windows10 1809+Intel PROSet 23.5.2の構成で試したところ、VLANやチームなどのタブが表示されず、困り果てたので、PowerShellによる設定方法を記載します。

2021/06/26Update
GUIによるWindows10でのVLAN Interface設定方法について記載しました。
metonymical.hatenablog.com

1.構成

1-1.環境
OS                               : Windows10pro Ver:1809 Build:17763.437
NIC                              : Intel I350, I219-V(OnboardNIC)
Driver                           : Intel PROSet 23.5.2

2020/02/15追記
OS                               : Windows10pro Ver:1909 Build:18363.657
NIC                              : Intel I350
Driver                           : Intel PROSet 25.0.0.0

上記の構成でNICのVLAN設定を行おうとしたら、VLANやチーム化のタブが表示されなかった場合の対処方法となります。

2.Intel PROSetのDL

以下のIntelサイトよりPROSetドライバをDLします。
イーサネット製品」を選択の上、絞り込み条件にて「Windows10」 を選択してください。
downloadcenter.intel.com

以下のような画面でDLします。
f:id:metonymical:20190504060825p:plain

3.Intel PROSetのインストール

exe形式のファイル*1なので、そのまま実行してください。
インストール時の注意点として、セットアップ・オプション時に
「Advanced Network Services」にチェックを入れてください。
f:id:metonymical:20190504061214p:plain

3-1.NICのプロパティを開いて構成画面を確認

構成をクリックします。
f:id:metonymical:20190504061620p:plain
現在は、VLANやチーム化のタブが表示されません。
f:id:metonymical:20190504061717p:plain
ちなみに、以前は以下の画面のように表示されており、ここから設定が可能でした。
f:id:metonymical:20190504055949j:plain

ここから、PowerShellを使って、VLAN設定を行っていきます。

4.PowerShellによるVLAN設定

管理者権限にてPowerShellを起動してください。

4-1.コマンド

以下にコマンドのみ記載しておきます。

IntelNIC用のモジュールをインポート
Import-Module -Name "C:\Program Files\Intel\Wired Networking\IntelNetCmdlets"

GetコマンドにてNICの名前(ParentName)を取得
Get-IntelNetAdapter

NICの名前を-ParentName に指定し、追加したいVLANIDを指定
Add-IntelNetVLAN -ParentName "Intel(R) I350 Gigabit Network Connection" -VLANID 30

追加したいVLANIDを複数指定の場合
Add-IntelNetVLAN -ParentName "Intel(R) I350 Gigabit Network Connection" -VLANID 30,35,39

追加したいVLANIDを複数かつ連続指定の場合
Add-IntelNetVLAN -ParentName "Intel(R) I350 Gigabit Network Connection" -VLANID (300..304)

VLANIDや名前の変更
Set-IntelNetVLAN -ParentName "Intel(R) I350 Gigabit Network Connection" -VLANID 3 -NewVLANID 300 -NewVLANName "VLAN300"

VLAN Interfaceの削除
Remove-IntelNetVLAN -ParentName "Intel(R) I350 Gigabit Network Connection" -VLANID 30
4-2.IntelNetCmdletsモジュールのインポート

PowerShellにIntelNetCmdletsモジュールをインポートします。
出力結果は特に表示されません。

PS C:\Windows\system32> Import-Module -Name "C:\Program Files\Intel\Wired Networking\IntelNetCmdlets"
4-3.IntelNICの情報取得

以下のコマンドで現在のIntelNICの状態を取得します。
次項にてNameに表示されたNICの名前をParentNameとして指定するため、テキストエディタなどにコピーしておいてください。

PS C:\Windows\system32> Get-IntelNetAdapter

Location        Name                                                           ConnectionName            LinkStatus
--------        ----                                                           --------------            ----------
0:31:6:0        Intel(R) Ethernet Connection (7) I219-V                       local                     1.00 Gbps ...
5:0:0:0         Intel(R) I350 Gigabit Network Connection                      physical1                 1.00 Gbps ...
5:0:1:0         Intel(R) I350 Gigabit Network Connection #2                   physical2                 1.00 Gbps ...
4-4.VLAN Interfaceの追加 その1

以下のコマンドにてVLAN Interfaceを追加します。
ここでは例として、物理NICIntel(R) I350 Gigabit Network Connectionに、VLANID300のVLAN Interfaceを追加しています。

PS C:\Windows\system32> Add-IntelNetVLAN -ParentName "Intel(R) I350 Gigabit Network Connection" -VLANID 300

VLANID VLANName                                       ParentName
------ --------                                       ----------
300    VLAN300                                        Intel(R) I350 Gigabit Network Connection
4-5.VLAN Interfaceの追加 その2

以下のコマンドにてVLAN Interfaceを複数追加します。
ここでは例として、物理NICIntel(R) I350 Gigabit Network Connectionに、VLANID300と304のVLAN Interfaceを追加しています。VLANIDはカンマで区切ってください。

PS C:\Windows\system32> Add-IntelNetVLAN -ParentName "Intel(R) I350 Gigabit Network Connection" -VLANID 300,304

VLANID VLANName                                       ParentName
------ --------                                       ----------
300    VLAN300                                        Intel(R) I350 Gigabit Network Connection
304    VLAN304                                        Intel(R) I350 Gigabit Network Connection
4-6.VLAN Interfaceの追加 その3

以下のコマンドにてVLAN Interfaceを複数かつ連続追加します。
ここでは例として、物理NICIntel(R) I350 Gigabit Network Connectionに、VLANID300から304のVLAN Interfaceを追加しています。VLANIDは(300..304)として指定してください。

PS C:\Windows\system32> Add-IntelNetVLAN -ParentName "Intel(R) I350 Gigabit Network Connection" -VLANID (300..304)

VLANID VLANName                                       ParentName
------ --------                                       ----------
300    VLAN300                                        Intel(R) I350 Gigabit Network Connection
301    VLAN301                                        Intel(R) I350 Gigabit Network Connection
302    VLAN302                                        Intel(R) I350 Gigabit Network Connection
303    VLAN303                                        Intel(R) I350 Gigabit Network Connection
304    VLAN304                                        Intel(R) I350 Gigabit Network Connection

VLAN Interfaceが一つも作成されていない状態で、上記コマンドを打つと、私の環境ではVLAN Interface作成まで(プロンプトが出力結果を返すまで)に5分程度掛かりました。

4-7.VLAN Interfaceの追加 その4

以下のコマンドにて、UnTag(タグなし)のVLAN Interfaceを追加します。
ここでは例として、物理NICIntel(R) I350 Gigabit Network Connectionに、VLANID0のVLAN Interfaceを追加しています。
また、UnTagのVLAN Interfaceを追加する場合、物理NICに1つ以上のVLAN Interfaceを作成した後に追加してください。

PS C:\Windows\system32> Add-IntelNetVLAN -ParentName "Intel(R) I350 Gigabit Network Connection" -VLANID 0

VLANID VLANName                                       ParentName
------ --------                                       ----------
0      タグなし                                       Intel(R) I350 Gigabit Network Connection
4-8.VLAN Interfaceの名前編集

以下のコマンドにて、タグなしのVLAN Nameを変更します。
ここでは例として、物理NICIntel(R) I350 Gigabit Network ConnectionのVLANID0のVLAN Nameを変更しています。
2Byte文字は極力使用したくないので。。

PS C:\Windows\system32> Set-IntelNetVLAN -ParentName "Intel(R) I350 Gigabit Network Connection"  -VLANID 0 -NewVLANName "untag"

VLANID VLANName                                       ParentName
------ --------                                       ----------
0      untag                                          Intel(R) I350 Gigabit Network Connection

また、Set-IntelNetVLANコマンドでは、VLANIDを変更することも可能です。
ここでは例として、物理NICIntel(R) I350 Gigabit Network ConnectionのVLANID300のVLANIDを3に変更しています。
但し、以下のコマンドのみですと、VLAN Nameは変更されないため、先のコマンドにてVLAN Nameも変更しておいてください。また、併用も可能です。

PS C:\Windows\system32> Set-IntelNetVLAN -ParentName "Intel(R) I350 Gigabit Network Connection"  -VLANID 300 -NewVLANID 3

VLANID VLANName                                       ParentName
------ --------                                       ----------
3      VLAN300                                        Intel(R) I350 Gigabit Network Connection

ちなみに、上記のVLAN Nameは以下の画面で表示されます。
実際はレジストリ上に記載されるため、極力2Byte文字は使用したくないと考えています。
f:id:metonymical:20190504071841p:plain

5.設定の確認

5-1.VLAN Interfaceの確認

以下のコマンドにて、設定したVLAN Interfaceを確認することが可能です。

PS C:\Windows\system32> Get-IntelNetVLAN

VLANID VLANName                                       ParentName
------ --------                                       ----------
301    VLAN301                                        Intel(R) I350 Gigabit Network Connection
303    VLAN303                                        Intel(R) I350 Gigabit Network Connection
300    VLAN300                                        Intel(R) I350 Gigabit Network Connection
0      untag                                          Intel(R) I350 Gigabit Network Connection
302    VLAN302                                        Intel(R) I350 Gigabit Network Connection
304    VLAN304                                        Intel(R) I350 Gigabit Network Connection

6.補足

6-1.ヘルプの使用

以下のように、helpと入力した後、コマンドに引数なしで実行するとヘルプが表示されます。

PS C:\Windows\system32> help Add-IntelNetVLAN

名前
    Add-IntelNetVLAN

概要
    アダプターまたはインテル(R) ANS チームのいずれかで VLAN を作成します。


構文
    Add-IntelNetVLAN []

    Add-IntelNetVLAN []


説明
    Add-IntelNetVLAN は、アダプターまたはインテル(R) ANS チームのいずれかに新しい VLAN を追加できます。新しい VLAN は、1 つまたは複数の VLAN ID を指定することによって追加されます。デバイ
    スの名前またはデバイスのオブジェクトのいずれかを使用して、親デバイスを指定できます。テーブル表示で新しい VLAN を表示します。

    アダプターまたはチームに最大 64 個の VLAN を追加できます。

    注:Windows* 10 搭載のシステムでインテル(R) アドバンスト・ネットワーク・サービス (インテル(R) ANS) チームまたは VLAN を作成するには、最新の Microsoft* Windows* 10 更新プログ
    ラムをインストールする必要があります。


関連するリンク
    Get-IntelNetAdapter
    Get-IntelNetTeam

注釈
    例を参照するには、次のように入力してください: "get-help Add-IntelNetVLAN -examples".
    詳細を参照するには、次のように入力してください: "get-help Add-IntelNetVLAN -detailed".
    技術情報を参照するには、次のように入力してください: "get-help Add-IntelNetVLAN -full".
    オンライン ヘルプを参照するには、次のように入力してください: "get-help Add-IntelNetVLAN -online"

さらに、詳細やコマンド例を確認したい場合は、注釈に従って、以下のようにコマンドを入力してください。

get-help Add-IntelNetVLAN -examples
get-help Add-IntelNetVLAN -detailed
get-help Add-IntelNetVLAN -full

初回は以下のようにアップデートを要求されるため、yを入力してアップデートしてください。

PS C:\Windows\system32> get-help Add-IntelNetVLAN -examples

Update-Help を実行しますか?
Update-Help コマンドレットは、Windows PowerShell モジュールの最新のヘルプ
ファイルをダウンロードして、コンピューターにインストールします。Update-Help
コマンドレットの詳細については、https://go.microsoft.com/fwlink/?LinkId=210614 を参照してください。
[Y] はい(Y)  [N] いいえ(N)  [S] 中断(S)  [?] ヘルプ (既定値は "Y"): y

2020/02/15 追記
Windows10 1809→1909にVersion Upしたところ、VLAN Interfaceの設定が全て消えました。
このため、Version Up後は再度作り直しが必要となります。
また、作り直した後、コンパネ上の名前*2が「イーサネットxx」と表示されます。
これを元々使っていた名前(例えば、vlan300)に変更しようとすると、以下のエラーが表示され、同じ名前に設定することができません。
f:id:metonymical:20200216002705p:plain
このため、「vlan0300」や「v300」など名前を工夫してください。*3


加えて、IntelNICドライバのVersionは24.3以降の方が良さそうです。
情報ソースは以下のURLとなります。
https://forums.intel.com/s/question/0D50P00004Vdz0P/windows-1909?language=ja

私もVer23.5.2のままだったことに起因したのか、VLAN Interfaceの有効化ができなくなりました。
このため、IntelNICドライバをVer25.0.0.0へアップデートしたところ正常に動作することを確認しました。


以上です。

7.最後に

以下のサイトを参考にさせて頂きました。
https://www.intel.co.jp/content/www/jp/ja/support/articles/000023545/network-and-i-o.html

以前は、Windows Server2016かつPowerShellのみでVLAN Interface作成が可能だった時期があったと思います。その後、Intel PROSetのVer22系にてWindows10でもVLAN InterfaceがGUI(NICの構成のプロパティ)で作成可能になりました。

しかし、Windows10でできるようになったものの、VerUpするたびにVLAN Interfaceが消えたりしていたため、一抹の不安を感じていたのですが、Intelのサイトやフォーラムを読んでいくと、いろいろと試行錯誤していた変遷がわかりました。NICの構成のプロパティでは、色々と制約があったようで、今回ご紹介したPowerShellによる設定となったようです。

今後はIntel ACU(Adapter Configuration Utility)上で設定できるみたいなので、それを待ちたいと思います。

また、今回はチーミングについて触れていませんが、上記のIntelサイトにはチーミングコマンドについても記載があるため、興味がある方はヘルプを参照しながら設定してみてください。

*1:32bit版であればPROWin32.exeなど

*2:Power Shellで設定するVLAN Nameではなく、コンパネ上の表示名の方です。

*3:VerUp前の名前はレジストリ上にゴミとして残っていますが、これを消すのリスクの方が大きいと思いますので。

CentOS7 ovs(Open vSwitch)+DPDKのビルドとネットワーク設定方法

CentOS7によるovs(Open vSwitch)+DPDKのビルドとネットワーク設定方法について記載しました。
前回記事にDPDKを実装しました。
当初はOvSもDPDKもrpmビルドしたものをインストールするところまではOKだったのですが、いざ仮想マシンからトラフィックを流すと上手く流れず・・・だったので、ソースからビルドしました。

1.構成

1-1.環境
筐体                             : ProLiant DL360e Gen8
System ROM                       : P73 01/22/2018
NIC                              : Intel X540-AT2
OS                               : CentOS7.6(1810)
Kernel                           : 3.10.0-957.el7.x86_64
Installed Environment Groups     : Server with GUI
Add-Ons for Selected Environment : Virtualization Client, Virtualization Hypervisor, Virtualization Tools
ovs                              : 2.10.90
DPDK                             : 18.11

2020/08/09追記
以下のOvS Versionにて動作確認を行ったところ、一部手順が変わっていたため、「2020/08/09追記」として追記します。

ovs                              : 2.13.0
DPDK                             : 19.11.2
1-2.全体の流れ

事前準備
DPDKソースビルド
OvSソースビルド
OvS+DPDKのネットワーク設定
仮想マシンのvirsh edit

2.事前準備

2-1.qemu-kvm-evのインストール

CentOS7のqemu-kvmですと、vHostUserClientに対応していないため、qemu-kvm-evを事前にインストールしておきます。

yum -y install centos-release-qemu-ev
sed -i -e "s/enabled=1/enabled=0/g" /etc/yum.repos.d/CentOS-QEMU-EV.repo
yum --enablerepo=centos-qemu-ev -y install qemu-kvm-ev
systemctl restart libvirtd
/usr/libexec/qemu-kvm -version

qemu-evリポジトリファイルのインストール
qemu-evリポジトリの常時無効化*1
qemu-kvm-evのインストール
libvirtd再起動
qemu-kvmのVersion確認

2-2.qemu-kvmの実行ユーザをrootへ変更

qemu-kvmの実行ユーザをqemu→rootに変更します。

vi /etc/libvirt/qemu.conf

user = "root"  #コメントを外す
group = "root"  #コメントを外す

viで/etc/libvirt/qemu.confを開き、上記ユーザとグループの行をコメントアウト

2-3.必要なパッケージのインストール
yum -y install libpcap-devel numactl-devel

2020/08/09追記

yum -y install libcap-ng-devel python3
2-4.HugePageとIOMMUの有効化
sed -i -e "/GRUB_CMDLINE_LINUX=/s/\"$/ default_hugepagesz=1G hugepagesz=1G hugepages=16\"/g" /etc/default/grub
sed -i -e "/GRUB_CMDLINE_LINUX=/s/\"$/ intel_iommu=on iommu=pt pci=realloc\"/g" /etc/default/grub
grub2-mkconfig -o /etc/grub2.cfg
reboot

hugepageの有効化
iommuの有効化*2
grubに設定反映
再起動

2-5.HugePageの確認とマウント
grep Huge /proc/meminfo

出力例
# grep Huge /proc/meminfo
AnonHugePages:    135168 kB
HugePages_Total:      16
HugePages_Free:       16
HugePages_Rsvd:        0
HugePages_Surp:        0
Hugepagesize:    1048576 kB

vi /etc/fstab

最終行に以下を追記
nodev  /mnt/huge_1GB hugetlbfs pagesize=1GB    0 0

HugePageの割り当て状況確認
HugePageの永続化マウント

2-6.vfio-pciの設定
echo "vfio-pci" > /etc/modules-load.d/vfio-pci.conf
echo "options vfio_iommu_type1 allow_unsafe_interrupts=1" > /etc/modules-load.d/iommu.conf

vfio-pciの永続化設定
vfio-pciのiommu利用の永続化

2-6’.uio_pci_generic設定

vfio-pciが利用できない場合は、uio_pci_genericを使用します。

echo "uio_pci_generic" > /etc/modules-load.d/uio_pci_generic.conf

uio_pci_genericの永続化設定

ここまでの準備が整ったら一旦再起動してください。

reboot

3.DPDKソースビルド

3-1.ビルド環境準備

ビルド環境の準備をします。

cd /usr/src/
wget http://fast.dpdk.org/rel/dpdk-18.11.tar.xz
tar xf dpdk-18.11.tar.xz
export DPDK_DIR=/usr/src/dpdk-18.11
cd $DPDK_DIR

ディレクトリ移動
ソースのダウンロード
ソースのtarファイルを解凍
パスのエクスポート
ディレクトリ移動

2020/08/09追記

cd /usr/src/ && \
wget http://fast.dpdk.org/rel/dpdk-19.11.2.tar.xz && \
tar xf dpdk-19.11.2.tar.xz && \
export DPDK_DIR=/usr/src/dpdk-stable-19.11.2 && \
cd $DPDK_DIR
3-2.ビルド

ソースからビルドします。

export DPDK_TARGET=x86_64-native-linuxapp-gcc
export DPDK_BUILD=$DPDK_DIR/$DPDK_TARGET
make install T=$DPDK_TARGET DESTDIR=install

パスのエクスポート
パスのエクスポート
ビルド&インストール

多少時間は掛かりますが、最後の方は以下のような出力がでれば正常にビルドが完了しています。

  INSTALL-APP dpdk-test-eventdev
  INSTALL-MAP dpdk-test-eventdev.map
Build complete [x86_64-native-linuxapp-gcc]
================== Installing install/
Installation in install/ complete

4.OvSソースビルド

4-1.ビルド環境準備

ビルド環境の準備をします。

cd /usr/src
git clone https://github.com/openvswitch/ovs.git

ディレクトリ移動
git cloneにてソースのダウンロード

4-2.ビルド

ソースからビルドします。

cd /usr/src/ovs
./boot.sh
./configure --with-dpdk=$DPDK_BUILD
make && make install

ディレクトリ移動
boot.sh実行
configure実行
ビルド&インストール

2019/12/28 追記
上記のmakeでエラーとなる場合は以下で実施してみてください。

cd /usr/src/ovs
./boot.sh
./configure --with-dpdk=$DPDK_BUILD CFLAGS="-g -O2 -msse4.1" && \
make && make install

上記のうち、$DPDK_BUILDは以下のパスとなります。

/usr/src/dpdk-18.11/x86_64-native-linuxapp-gcc

DPDKビルドの流れで記載しているため、$DPDK_BUILDをそのまま記載していますが、configure実行時にNo such file or directoryが表示されるようであれば、上記の絶対パスを以下のように記載して実行ください。

./configure --with-dpdk=/usr/src/dpdk-18.11/x86_64-native-linuxapp-gcc


多少時間は掛かりますが、最後の方は以下のような出力がでれば正常にビルドが完了しています。

make[3]: Leaving directory `/usr/src/ovs'
make[2]: Leaving directory `/usr/src/ovs'
make[1]: Leaving directory `/usr/src/ovs'

2020/08/09追記
4-1と4-2を合わせて以下の手順でインストールしてください。

cd /usr/src && \
wget https://www.openvswitch.org/releases/openvswitch-2.13.0.tar.gz && \
tar zxvf openvswitch-2.13.0.tar.gz

cd /usr/src/openvswitch-2.13.0 && \
./boot.sh && \
./configure --with-dpdk=$DPDK_BUILD CFLAGS="-Ofast -msse4.2 -mpopcnt" && \
make && make install

5.OvS+DPDKのネットワーク設定

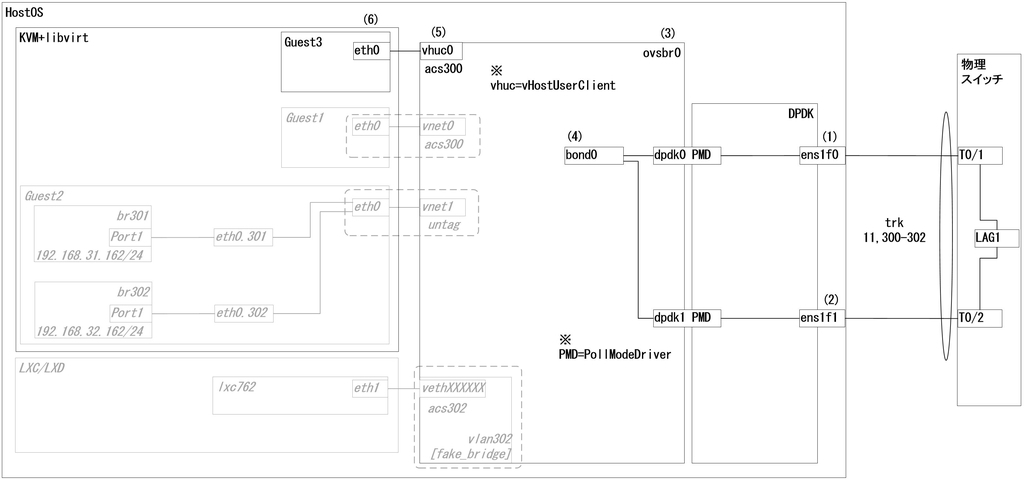

5-1.全体構成

f:id:metonymical:20190106225241j:plain
前回記事の構成図と比較してください。
グレーアウト&斜体文字になっているのが前回設定した箇所です。
今回は(1)~(6)の黒文字になっている箇所を設定していきます。

5-2.全体の流れ ~概要~
  1. DPDKにバインド:(1)(2)
  2. Bridge作成:(3)
  3. Bond作成:(4)
  4. vHostUserClientポート作成:(5)
  5. 仮想マシンの設定:(6)
5-3.コマンド投入前準備1

コマンド投入前には以下のようにパスを通しておいてください。*3

vi /root/.bash_profile

PATH=$PATH:$HOME/bin:/usr/local/share/openvswitch/scripts:/usr/src/dpdk-18.11/usertools
export PATH

2020/08/09追記

vi /root/.bash_profile

PATH=$PATH:$HOME/bin:/usr/local/share/openvswitch/scripts:/usr/src/dpdk-stable-19.11.2/usertools
export PATH
5-4.コマンド投入前準備2

OvSを起動後、DPDK周りの詳細設定を追加しておきます。

ovs-ctl --system-id=random start
ovs-vsctl --no-wait set Open_vSwitch . other_config:dpdk-init=true
ovs-vsctl --no-wait set Open_vSwitch . other_config:dpdk-socket-mem=1024,1024
ovs-vsctl --no-wait set Open_vSwitch . other_config:vhost-iommu-support=true
ovs-vsctl --no-wait set Open_vSwitch . other_config:pmd-cpu-mask=0x33
ovs-vsctl --no-wait get Open_vSwitch . other_config

OvSサービスの開始
DPDKの初期化
NUMA毎のメモリ設定(単位MB)
PMD-CPUマスクの設定
設定内容の確認

上記のうち、dpdk-init=true以外はチューニングパラメータなので、設定しなくてもとりあえずは動きます。

5-5.全体の流れ ~コマンドのみ~

以下のコマンドを投入していきます。
やりたいことが既に決まっている方は、構成図とコマンドの内容を見るだけでもよいと思います。

1.DPDKにバインド
(1)
dpdk-devbind.py --status
dpdk-devbind.py --bind=vfio-pci ens1f0
(2)
dpdk-devbind.py --bind=vfio-pci ens1f1
dpdk-devbind.py --status

2.Bridge作成
(3)
ovs-ctl --system-id=random stop
ovs-ctl --system-id=random start
ovs-vsctl add-br ovsbr0 -- set bridge ovsbr0 datapath_type=netdev

3.Bond作成
(4)
ovs-vsctl add-bond ovsbr0 bond0 dpdk0 dpdk1 \
 vlan_mode=trunk trunks=11,300-304 \
 bond_mode=balance-tcp lacp=active other_config:lacp-time=fast \
 -- set Interface dpdk0 type=dpdk options:dpdk-devargs=0000:08:00.0 \
 -- set Interface dpdk1 type=dpdk options:dpdk-devargs=0000:08:00.1

4.vHostUserClientポート作成
(5)
mkdir -p /usr/local/openvswitch/
touch /usr/local/openvswitch/vhuc0

ovs-vsctl add-port ovsbr0 vhuc0 \
 vlan_mode=access tag=300 \
 -- set Interface vhuc0 type=dpdkvhostuserclient \
 options:vhost-server-path=/usr/local/openvswitch/vhuc0

5.仮想マシンの設定
(6)
virsh edit Guest3

  <currentMemory unit='KiB'>1048576</currentMemory>
  <memoryBacking>
    <hugepages>
      <page size='1048576' unit='KiB' nodeset='0'/>
    </hugepages>
  </memoryBacking>

  <cpu mode='host-passthrough' check='none'>
    <numa>
      <cell id='0' cpus='0' memory='1048576' unit='KiB' memAccess='shared'/>
    </numa>
  </cpu>

  <interface type='vhostuser'>
    <source type='unix' path='/usr/local/openvswitch/vhuc0' mode='server'/>
    <model type='virtio'/>
  </interface>青=追記,緑=置換

2020/08/09追記
仮想マシンのメモリは8GB、Hugepageは1GBとすることで、どこがどこに対応しているのかわかるように記載しました。
また、最新の公式DocではCPU Pinningを実施していましたので、それに合わせています。
加えて「cpuset」を意図的に0-3から10-13に変えることにより、vCPUとPinningされる実際のCPUコアがどこに対応するかをわかるように記載しました。
さらに付け加えると、OvS-DPDKで使用しているCPUコアと被らないようにする意図もあります。*4

5.仮想マシンの設定
(6)
virsh edit Guest3

  <currentMemory unit='KiB'>8388608 </currentMemory>
  <memoryBacking>
    <hugepages>
      <page size='1048576' unit='KiB' nodeset='0'/>
    </hugepages>
  </memoryBacking>
  <vcpu placement='static'>4</vcpu>
  <cputune>
    <shares>8192</shares>
    <vcpupin vcpu='0' cpuset='10'/>
    <vcpupin vcpu='1' cpuset='11'/>
    <vcpupin vcpu='2' cpuset='12'/>
    <vcpupin vcpu='3' cpuset='13'/>
    <emulatorpin cpuset='10-13'/>
  </cputune>

  <cpu mode='host-model' check='partial'>
    <model fallback='allow'/>
    <numa>
      <cell id='0' cpus='0-3' memory='8388608' unit='KiB' memAccess='shared'/>
    </numa>
  </cpu>

  <interface type='vhostuser'>
    <source type='unix' path='/usr/local/openvswitch/vhuc0' mode='server'/>
    <model type='virtio'/>
  </interface>青=追記,緑=置換

6.DPDKにバインド

Kernel上で動作しているX540をDPDK上で動作されるようにバインドします。
(1)
dpdk-devbind.py --status
dpdk-devbind.py --bind=vfio-pci ens1f0
(2)
dpdk-devbind.py --bind=vfio-pci ens1f1
dpdk-devbind.py --status

[root@c765 ~]# dpdk-devbind.py --status

Network devices using kernel driver
===================================
0000:02:00.0 'I350 Gigabit Network Connection 1521' if=eno1 drv=igb unused=vfio-pci,uio_pci_generic *Active*
0000:02:00.1 'I350 Gigabit Network Connection 1521' if=eno2 drv=igb unused=vfio-pci,uio_pci_generic
0000:02:00.2 'I350 Gigabit Network Connection 1521' if=eno3 drv=igb unused=vfio-pci,uio_pci_generic
0000:02:00.3 'I350 Gigabit Network Connection 1521' if=eno4 drv=igb unused=vfio-pci,uio_pci_generic
0000:08:00.0 'Ethernet Controller 10-Gigabit X540-AT2 1528' if=ens1f0 drv=ixgbe unused=vfio-pci,uio_pci_generic
0000:08:00.1 'Ethernet Controller 10-Gigabit X540-AT2 1528' if=ens1f1 drv=ixgbe unused=vfio-pci,uio_pci_generic

[root@c765 ~]# dpdk-devbind.py --bind=vfio-pci ens1f0
[root@c765 ~]# dpdk-devbind.py --bind=vfio-pci ens1f1
[root@c765 ~]# dpdk-devbind.py --status

Network devices using DPDK-compatible driver
============================================
0000:08:00.0 'Ethernet Controller 10-Gigabit X540-AT2 1528' drv=vfio-pci unused=ixgbe,uio_pci_generic
0000:08:00.1 'Ethernet Controller 10-Gigabit X540-AT2 1528' drv=vfio-pci unused=ixgbe,uio_pci_generic

Network devices using kernel driver
===================================
0000:02:00.0 'I350 Gigabit Network Connection 1521' if=eno1 drv=igb unused=vfio-pci,uio_pci_generic *Active*
0000:02:00.1 'I350 Gigabit Network Connection 1521' if=eno2 drv=igb unused=vfio-pci,uio_pci_generic
0000:02:00.2 'I350 Gigabit Network Connection 1521' if=eno3 drv=igb unused=vfio-pci,uio_pci_generic
0000:02:00.3 'I350 Gigabit Network Connection 1521' if=eno4 drv=igb unused=vfio-pci,uio_pci_generic

バインドされると、X540がNetwork devices using DPDK-compatible driverに表示されます。

今回利用するドライバはvfio-pciですが、uio_pci_genericでも利用可能です。
利用したい場合は、以下のように変更すればOKです。

dpdk-devbind.py --bind=uio_pci_generic ens1f0

また、vfio-pciを利用するにあたり、ProLiant DL360G8を使用している方はRMRR設定が必要になる場合があります。
以下のサイトを参考にしてみてください。
DPDK and RMRR Compatibility Issues on the HP Proliant DL360e G8 | www.jimmdenton.com
https://support.hpe.com/hpsc/doc/public/display?sp4ts.oid=7271259&docId=emr_na-c04781229&docLocale=ja_JP


7.Bridge作成

念のため、ovsの再起動をした後、Bridge作成を行ってください。
(3)
ovs-ctl --system-id=random stop
ovs-ctl --system-id=random start
ovs-vsctl add-br ovsbr0 -- set bridge ovsbr0 datapath_type=netdev

[root@c765 ~]# ovs-ctl --system-id=random stop
Exiting ovs-vswitchd (20081)                               [  OK  ]
Exiting ovsdb-server (20063)                               [  OK  ]
[root@c765 ~]# ovs-ctl --system-id=random start
Starting ovsdb-server                                      [  OK  ]
Configuring Open vSwitch system IDs                        [  OK  ]
Starting ovs-vswitchd Zone 0: name:, len:0x35840, virt:0x17ffb35c0, socket_id:0, flags:0
physical segments used:
  addr: 0x140000000 iova: 0x140000000 len: 0x40000000 pagesz: 0x40000000
Zone 1: name:, len:0x80180, virt:0x17ff25800, socket_id:0, flags:0
physical segments used:
  addr: 0x140000000 iova: 0x140000000 len: 0x40000000 pagesz: 0x40000000
Zone 2: name:, len:0x980, virt:0x17fca4ac0, socket_id:0, flags:0
physical segments used:
  addr: 0x140000000 iova: 0x140000000 len: 0x40000000 pagesz: 0x40000000
Zone 3: name:, len:0x80180, virt:0x17fc14880, socket_id:0, flags:0
physical segments used:
  addr: 0x140000000 iova: 0x140000000 len: 0x40000000 pagesz: 0x40000000
Zone 4: name:, len:0x980, virt:0x17f993b40, socket_id:0, flags:0
physical segments used:
  addr: 0x140000000 iova: 0x140000000 len: 0x40000000 pagesz: 0x40000000
                                                           [  OK  ]
Enabling remote OVSDB managers                             [  OK  ]
[root@c765 ~]# ovs-vsctl add-br ovsbr0 -- set bridge ovsbr0 datapath_type=netdev

正常にBridgeが作成されると上記のような出力となります。
ちなみに、name:, len:0x80180, virt:0x17ff25800, socket_id:0, flags:0といった出力より、X540の各ポート*5に対してメモリの割り当て行っているようです。

8.Bond作成

ovsbr0上にアップリンクポート*6を追加し、Bondを組みます。また、TrunkとLACPの設定も同時に追加します。
(4)
ovs-vsctl add-bond ovsbr0 bond0 dpdk0 dpdk1 \
vlan_mode=trunk trunks=11,300-304 \
bond_mode=balance-tcp lacp=active other_config:lacp-time=fast \
-- set Interface dpdk0 type=dpdk options:dpdk-devargs=0000:08:00.0 \
-- set Interface dpdk1 type=dpdk options:dpdk-devargs=0000:08:00.1
ovs-vsctl show

[root@c765 ~]# ovs-vsctl add-bond ovsbr0 bond0 dpdk0 dpdk1 \
>  vlan_mode=trunk trunks=11,300-304 \
>  bond_mode=balance-tcp lacp=active other_config:lacp-time=fast \
>  -- set Interface dpdk0 type=dpdk options:dpdk-devargs=0000:08:00.0 \
>  -- set Interface dpdk1 type=dpdk options:dpdk-devargs=0000:08:00.1
[root@c765 ~]# ovs-vsctl show
8daaa733-f6ef-4b67-a1a9-581875f33420
    Bridge "ovsbr0"
        Port "ovsbr0"
            Interface "ovsbr0"
                type: internal
        Port "bond0"
            trunks: [11, 300, 301, 302, 303, 304]
            Interface "dpdk0"
                type: dpdk
                options: {dpdk-devargs="0000:08:00.0"}
            Interface "dpdk1"
                type: dpdk
                options: {dpdk-devargs="0000:08:00.1"}
    ovs_version: "2.10.90"
[root@c765 ~]#

上記のように追加されていればOKです。

FullTrunkにしたい場合は、以下の行を削除してください。

vlan_mode=trunk trunks=11,300-304 \

スイッチ側の仕様でLACPが組めない場合、以下のように修正してください。

 bond_mode=balance-tcp lacp=active other_config:lacp-time=fast \
 ↓
 bond_mode=balance-slb \

9.vHostUserClientポート作成

ovsbr0上にダウンリンクポート*7を追加します。
先にSocketファイルとなるvhuc0を作成し、その後ovsbr0にポートを追加します。
(5)
mkdir -p /usr/local/openvswitch/
touch /usr/local/openvswitch/vhuc0

ovs-vsctl add-port ovsbr0 vhuc0 \
vlan_mode=access tag=300 \
-- set Interface vhuc0 type=dpdkvhostuserclient \
options:vhost-server-path=/usr/local/openvswitch/vhuc0

ovs-vsctl show

[root@c765 ~]# mkdir -p /usr/local/openvswitch/
[root@c765 ~]# touch /usr/local/openvswitch/vhuc0
[root@c765 ~]# ovs-vsctl add-port ovsbr0 vhuc0 \
>  vlan_mode=access tag=300 \
>  -- set Interface vhuc0 type=dpdkvhostuserclient \
>  options:vhost-server-path=/usr/local/openvswitch/vhuc0
[root@c765 ~]# ovs-vsctl show
8daaa733-f6ef-4b67-a1a9-581875f33420
    Bridge "ovsbr0"
        Port "ovsbr0"
            Interface "ovsbr0"
                type: internal
        Port "bond0"
            trunks: [11, 300, 301, 302, 303, 304]
            Interface "dpdk1"
                type: dpdk
                options: {dpdk-devargs="0000:08:00.1"}
            Interface "dpdk0"
                type: dpdk
                options: {dpdk-devargs="0000:08:00.0"}
        Port "vhuc0"
            tag: 300
            Interface "vhuc0"
                type: dpdkvhostuserclient
                options: {vhost-server-path="/usr/local/openvswitch/vhuc0"}
    ovs_version: "2.10.90"

上記のように追加されていればOKです。
ちなみに、vlan_mode=access tag=300としましたが、tag=300のみでも自動的にaccessポートにしてくれます。
また、trunkポートにしたい場合は、Bond設定で投入した「vlan_mode=trunk trunks=11,300-304」を参考に置換してください。

10.仮想マシンの設定

virshで仮想マシンの設定を編集します。
これにより、以下3点を実施します。
仮想マシン上でHugePageを利用可能にする
仮想マシンに対してCPUのパススルー機能を有効化する
・vHostUserにてNICを追加する
(6)
virsh edit Guest3

<currentMemory unit='KiB'>1048576</currentMemory>
<memoryBacking>
<hugepages>
<page size='1048576' unit='KiB' nodeset='0'/>
</hugepages>
</memoryBacking>


<cpu mode='host-passthrough' check='none'>
<numa>
<cell id='0' cpus='0' memory='1048576' unit='KiB' memAccess='shared'/>
</numa>
</cpu>

<interface type='vhostuser'>
<source type='unix' path='/usr/local/openvswitch/vhuc0' mode='server'/>
<model type='virtio'/>
</interface>


青=追記,緑=置換

[root@c765 ~]# virsh edit Guest3

  <currentMemory unit='KiB'>1048576</currentMemory>
  <memoryBacking>
    <hugepages>
      <page size='1048576' unit='KiB' nodeset='0'/>
    </hugepages>
  </memoryBacking>

  <cpu mode='host-passthrough' check='none'>
    <numa>
      <cell id='0' cpus='0' memory='1048576' unit='KiB' memAccess='shared'/>
    </numa>
  </cpu>

  <interface type='vhostuser'>
    <source type='unix' path='/usr/local/openvswitch/vhuc0' mode='server'/>
    <model type='virtio'/>
  </interface>青=追記,緑=置換

xmlファイルのため、virsh editで開くと、最初はどこを編集していいか探したり、迷ったりすると思いますが、通常のviエディタと同様に編集可能なため、「cpu mode」などで検索すればすぐに見つかると思います。
あと、vhostuserですが、mode=serverとなっています。以前はmode=clientだったのですが、現在はmode=serverが推奨されています。*8

2020/08/09追記

[root@c765 ~]# virsh edit Guest3

  <currentMemory unit='KiB'>8388608 </currentMemory>
  <memoryBacking>
    <hugepages>
      <page size='1048576' unit='KiB' nodeset='0'/>
    </hugepages>
  </memoryBacking>
  <vcpu placement='static'>4</vcpu>
  <cputune>
    <shares>8192</shares>
    <vcpupin vcpu='0' cpuset='10'/>
    <vcpupin vcpu='1' cpuset='11'/>
    <vcpupin vcpu='2' cpuset='12'/>
    <vcpupin vcpu='3' cpuset='13'/>
    <emulatorpin cpuset='10-13'/>
  </cputune>

  <cpu mode='host-model' check='partial'>
    <model fallback='allow'/>
    <numa>
      <cell id='0' cpus='0-3' memory='8388608' unit='KiB' memAccess='shared'/>
    </numa>
  </cpu>

  <interface type='vhostuser'>
    <source type='unix' path='/usr/local/openvswitch/vhuc0' mode='server'/>
    <model type='virtio'/>
  </interface>青=追記,緑=置換

11.仮想マシンの起動

仮想マシンを起動して疎通確認を行ってみてください。

virsh start Guest3

起動時にPermission Denyなどのエラーが出力される場合があります。
その場合、「2-2.qemu-kvmの実行ユーザをrootへ変更」を参照し、Qemuの実行ユーザが確実にrootとなっていることを確認してください。
その上で、

systemctl restart libvirtd.service

を実行し、それでもダメなら、ホストOSを再起動してみてください。

以上です。

12.最後に

以下のサイトを参考にさせて頂きました。
Bitbucket
Ubuntu Xenial (16.04) でOpen vSwitch+DPDKな環境を作る(vHost User Clientモード編) - 仮想化通信

今回は、下図の右側(OVS with DPDK)を構築しました。

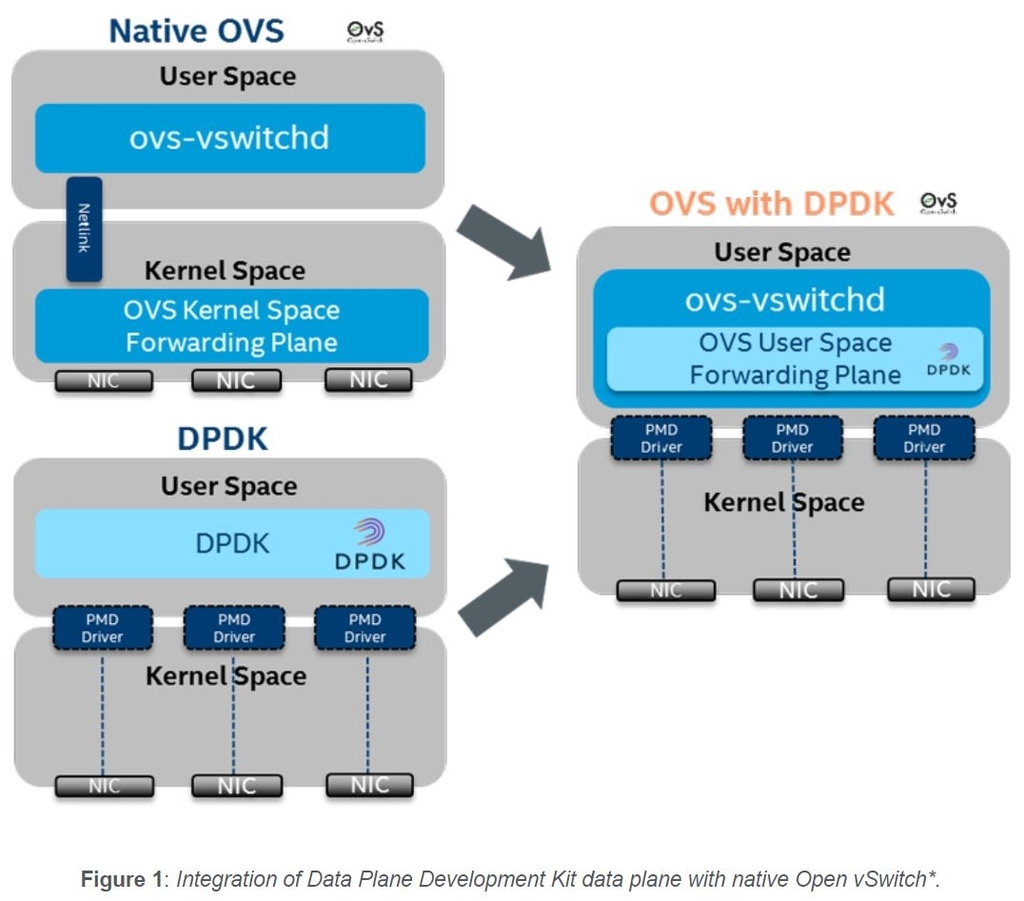

f:id:metonymical:20181224102833j:plain
また、ovsの設定方法についても踏み込んで解説を入れたので、ある程度好きな構成を組めるところまでは網羅できているのではないかと思います。なお、仮想マシン側のネットワーク設定については、過去記事を参考にして頂ければと思います。

次はLXC/LXDコンテナでvHostUserClientモードで接続できないか、もう少し調べてみたいと考えています。

*1:常時qemu-evリポジトリを参照しに行かれるのがイヤだったので設定を入れましたが、別に構わないという方は不要です。

*2:IOMMUについては、DL360G8特有の設定(RMRRの設定)があるため、途中で補足を入れます。

*3:.bash_profileに追記した場合は、ログアウト&ログインを忘れずに

*4:明示的に被らないようにするためには、pmd-cpu-maskの設定をきちんと実施する必要があります。詳細は過去記事の「7.補足その1:ReactorMaskについて」を参照ください。

*5:0000:08:00.0とか0000:08:00.1はPCIのBus Slot Function番号に該当します

*6:DPDK上で稼働しているX540のens1f0とens1f1

*7:仮想マシンが接続されるポート

*8:詳細は、 Data Plane Development Kit vHost User Client Mode with Open vSwitch*に記載されています。

CentOS7 ovs(Open vSwitch)のネットワーク設定方法

CentOS7によるovs(Open vSwitch)のネットワーク設定(Bridge、Bonding、VLAN)の方法について記載しました。
KVMとLXC/LXDにおいてLinuxBridgeで実現可能だったことを、ovsでも同様に実現可能にした内容となっています。
このため、LinuxBridgeからovsへの移行設計が可能になると考えています。*1

過去記事では、nmcliコマンドによるLinuxBridgeについて記載しましたが、LinuxBridgeからovsへ変更した際、どこが変わったのか?のポイントも記載したいと考えています。

1.構成

1-1.環境
筐体                             : ProLiant DL360p Gen8
System ROM                       : P71 01/22/2018
NIC                              : Intel X520-SR2
OS                               : CentOS7.6(1810)
Kernel                           : 3.10.0-957.el7.x86_64
Installed Environment Groups     : Server with GUI
Add-Ons for Selected Environment : Virtualization Client, Virtualization Hypervisor, Virtualization Tools
ovs                              : 2.10.1

今回は物理スイッチとLACPで接続するために上記の筐体を使用しましたが、LACP以外のところはVMWareWorkstation12上でも動作しますので、本記事に記載した内容は特に環境依存的なことはないと考えています。

1-2.全体構成

f:id:metonymical:20181225193849j:plain
構成図上に(1)~(13)までの番号を割り振りました。

スイッチ側の設定は以下となります。

interface Port-channel1
 switchport trunk encapsulation dot1q
 switchport trunk allowed vlan 11,300-302
 switchport mode trunk
 spanning-tree portfast trunk
!
interface TenGigabitEthernet0/1
 switchport trunk encapsulation dot1q
 switchport trunk allowed vlan 11,300-302
 switchport mode trunk
 spanning-tree portfast trunk
 channel-group 1 mode active
!
interface TenGigabitEthernet0/2
 switchport trunk encapsulation dot1q
 switchport trunk allowed vlan 11,300-302
 switchport mode trunk
 spanning-tree portfast trunk
 channel-group 1 mode active
!
interface Vlan300
 ip address 192.168.30.254 255.255.255.0
!
interface Vlan301
 ip address 192.168.31.254 255.255.255.0
!
interface Vlan302
 ip address 192.168.32.254 255.255.255.0
1-3.全体の流れ ~概要~
  1. Bridge作成:(1)
  2. Bonding:(2)
  3. VLAN(PortGroupの定義):(3)
  4. access port:(4)
  5. trunk port:(5)
  6. Guest側Tagging例1:(6)(7)(8)
  7. Guest側Tagging例2:(9)(10)(11)
  8. fake bridge(VLAN Interface)の作成:(12)
  9. LXCコンテナとfake bridgeのアタッチ:(13)
1-4.全体の流れ ~コマンドのみ~

以下のコマンドを投入していきます。
やりたいことが既に決まっている方は、構成図とコマンドの内容を見るだけでもよいと思います。

1.Bridge作成
(1)
ovs-vsctl add-br ovsbr0

2.Bonding
(2)
ovs-vsctl add-bond ovsbr0 bond0 ens1f0 ens1f1

1&2の永続化設定
vi /etc/sysconfig/network-scripts/ifcfg-ovsbr0

DEVICE=ovsbr0
DEVICETYPE=ovs
TYPE=OVSBridge
BOOTPROTO=static
NM_CONTROLLED=no
ONBOOT=yes
HOTPLUG=no

vi /etc/sysconfig/network-scripts/ifcfg-ens1f0

DEVICE=ens1f0
NETBOOT=yes
IPV6INIT=no
BOOTPROTO=none
NM_CONTROLLED=no
ONBOOT=yes
HOTPLUG=no

vi /etc/sysconfig/network-scripts/ifcfg-ens1f1

DEVICE=ens1f1
NETBOOT=yes
IPV6INIT=no
BOOTPROTO=none
NM_CONTROLLED=no
ONBOOT=yes
HOTPLUG=no

[LACPの場合]
vi /etc/sysconfig/network-scripts/ifcfg-bond0

DEVICE=bond0
ONBOOT=yes
DEVICETYPE=ovs
TYPE=OVSBond
OVS_BRIDGE=ovsbr0
BOOTPROTO=none
NM_CONTROLLED=no
BOND_IFACES="ens1f0 ens1f1"
OVS_OPTIONS="bond_mode=balance-tcp lacp=active other_config:lacp-time=fast vlan_mode=trunk trunks=11,300-302"
HOTPLUG=no

[固定LAGの場合]
vi /etc/sysconfig/network-scripts/ifcfg-bond0

DEVICE=bond0
ONBOOT=yes
DEVICETYPE=ovs
TYPE=OVSBond
OVS_BRIDGE=ovsbr0
BOOTPROTO=none
NM_CONTROLLED=no
BOND_IFACES="ens1f0 ens1f1"
OVS_OPTIONS="bond_mode=balance-slb lacp=off vlan_mode=trunk trunks=11,300-302"
HOTPLUG=no

3.VLAN(PortGroupの定義)
(3)
vi /tmp/ovsnw.xml

<network>
<name>ovsnw</name>
<forward mode='bridge'/>
<bridge name='ovsbr0'/>
<virtualport type='openvswitch'/>
<portgroup name='untag' default='yes'>
</portgroup>
<portgroup name='vlan11'>
  <vlan>
   <tag id='11'/>
  </vlan>
</portgroup>
<portgroup name='vlan300'>
  <vlan>
    <tag id='300'/>
  </vlan>
</portgroup>
<portgroup name='vlan301'>
  <vlan>
    <tag id='301'/>
  </vlan>
</portgroup>
<portgroup name='vlan302'>
  <vlan>
    <tag id='302'/>
  </vlan>
</portgroup>
</network>

4.access port
(4)
Virt-Manager画面上でvlan300を選択
 or
virsh edit Guest1

 <interface type='network'>
   <mac address='52:54:00:d4:25:2e'/>
   <source network='ovsnw' portgroup='vlan300'/>
   <model type='virtio'/>
   <address type='pci' domain='0x0000' bus='0x00' slot='0x04' function='0x0'/>
 </interface>

5.trunk port
(5)
Virt-Manager画面上でuntagを選択
 or
virsh edit Guest2

 <interface type='network'>
   <mac address='52:54:00:d4:35:3e'/>
   <source network='ovsnw' portgroup='untag'/>
   <model type='virtio'/>
   <address type='pci' domain='0x0000' bus='0x00' slot='0x04' function='0x0'/>
 </interface>


6.Guest側Tagging例1
(6)
nmcli connection add type bridge autoconnect yes con-name br301 ifname br301
nmcli connection modify br301 bridge.stp no
nmcli connection modify br301 ipv4.method manual ipv4.addresses 192.168.31.162/24
nmcli connection modify br301 ipv6.method ignore
nmcli connection up br301
nmcli con show
(7)
nmcli connection add type vlan autoconnect yes con-name eth0.301 ifname eth0.301 dev eth0 id 301
nmcli con show
(8)
nmcli connection modify eth0.301 connection.master br301 connection.slave-type bridge
nmcli connection up eth0.301
nmcli con show


7.Guest側Tagging例2
(9)
nmcli connection add type bridge autoconnect yes con-name br302 ifname br302
nmcli connection modify br302 bridge.stp no
nmcli connection modify br302 ipv4.method manual ipv4.addresses 192.168.32.162/24
nmcli connection modify br302 ipv6.method ignore
nmcli connection up br302
nmcli con show
(10)
nmcli connection add type vlan autoconnect yes con-name eth0.302 ifname eth0.302 dev eth0 id 302
nmcli con show
(11)
nmcli connection modify eth0.302 connection.master br302 connection.slave-type bridge
nmcli connection up eth0.302
nmcli con show

8.fake bridge(VLAN Interface)の作成
(12)
vi /etc/sysconfig/network-scripts/ifcfg-vlan302

DEVICE=vlan302
ONBOOT=yes
DEVICETYPE=ovs
TYPE=OVSIntPort
BOOTPROTO=static
OVS_BRIDGE=ovsbr0
OVS_OPTIONS="vlan_mode=access tag=302 fake_bridge=true"
OVS_EXTRA="set Interface $DEVICE external-ids:iface-id=$(hostname -s)-$DEVICE-vif"
HOTPLUG=no

9.LXCコンテナとfake bridgeのアタッチ
(13)
lxc network attach vlan302 lxc762 eth1

2.Bridge作成

まずはBridgeを作成します。
(1)Bridgeの作成

出力結果
[root@c761 ~]# ovs-vsctl add-br ovsbr0
[root@c761 ~]# ovs-vsctl show
b1d3d75a-2c4c-49e7-bc33-06e44a70dfe2
    Bridge "ovsbr0"
        Port "ovsbr0"
            Interface "ovsbr0"
                type: internal
    ovs_version: "2.10.1"

3.Bonding

Bondを作成し、物理インターフェースをBondにアタッチします。
(2)Bond作成+物理アタッチ

出力結果
[root@c761 ~]# ovs-vsctl add-bond ovsbr0 bond0 ens1f0 ens1f1
[root@c761 ~]# ovs-vsctl show
b1d3d75a-2c4c-49e7-bc33-06e44a70dfe2
    Bridge "ovsbr0"
        Port "ovsbr0"
            Interface "ovsbr0"
                type: internal
        Port "bond0"
            Interface "ens1f1"
            Interface "ens1f0"
    ovs_version: "2.10.1"

過去記事の図と比較してもらえればわかると思いますが、過去記事の(3)~(5)を行った状態となります。

また、LinuxBridgeの場合、BridgeとBondが分離しているのに対して、ovsでは、Bridge "ovsbr0"の中にBondが入っています。
具体的には、Port "ovsbr0"とPort "bond0"がBridge "ovsbr0"の中に定義されており、さらに、Port "bond0"のインターフェースとして、物理のens1f0やens1f1が定義されています。

これは仮想スイッチovsbr0のアップリンクポート(物理サーバの外部へ抜けるトラフィックが通るポート)がBondとして定義されている状態と言えます。

仮にESXiのvSwitchで例えるなら、こんな↓状態です。
f:id:metonymical:20181224110914j:plain

4.永続化設定

コマンドを打っただけだと、ホストOSをRebootすると消えてしまうので永続化設定を行います。

vi /etc/sysconfig/network-scripts/ifcfg-ovsbr0

DEVICE=ovsbr0
DEVICETYPE=ovs
TYPE=OVSBridge
BOOTPROTO=static
NM_CONTROLLED=no
ONBOOT=yes
HOTPLUG=no

vi /etc/sysconfig/network-scripts/ifcfg-ens1f0

DEVICE=ens1f0
NETBOOT=yes
IPV6INIT=no
BOOTPROTO=none
NM_CONTROLLED=no
ONBOOT=yes
HOTPLUG=no

vi /etc/sysconfig/network-scripts/ifcfg-ens1f1

DEVICE=ens1f1
NETBOOT=yes
IPV6INIT=no
BOOTPROTO=none
NM_CONTROLLED=no
ONBOOT=yes
HOTPLUG=no

[LACPの場合]
vi /etc/sysconfig/network-scripts/ifcfg-bond0

DEVICE=bond0
ONBOOT=yes
DEVICETYPE=ovs
TYPE=OVSBond
OVS_BRIDGE=ovsbr0
BOOTPROTO=none
NM_CONTROLLED=no
BOND_IFACES="ens1f0 ens1f1"
OVS_OPTIONS="bond_mode=balance-tcp lacp=active other_config:lacp-time=fast vlan_mode=trunk trunks=11,300-302"
HOTPLUG=no

[固定LAGの場合]
vi /etc/sysconfig/network-scripts/ifcfg-bond0

DEVICE=bond0
ONBOOT=yes
DEVICETYPE=ovs
TYPE=OVSBond
OVS_BRIDGE=ovsbr0
BOOTPROTO=none
NM_CONTROLLED=no
BOND_IFACES="ens1f0 ens1f1"
OVS_OPTIONS="bond_mode=balance-slb lacp=off vlan_mode=trunk trunks=11,300-302"
HOTPLUG=no

設定後はnetworkサービスをリスタート
systemctl restart network

いくつか、ポイントを記載します。
・対向の物理スイッチに合わせて、LACP or 固定LAGのどちらかの設定を行ってください。なお、ここではLACPとします。

・ovsのDefaultでは、vlan_mode=trunkにてFullTrunk状態となっているため、明示的にTrunkするVLANを絞りたい場合に、trunks=11,300-302が必要となります。*2

・NM_CONTROLLED=noにより、該当するインターフェースがNetworkManagerの管理下から外れるため必須設定と考えてください。

・nmcliコマンドでBondを作成した際も、上記パス*3に似たようなファイルが生成されていますが、ovs特有のオプションを指定できる点が異なります。

・networkサービスのリスタートを行っても正常に動作しない場合、少々ダサいですがホストOSごと再起動してみてください。

5.VLAN(PortGroupの定義)

(3)libvirtに対してovsのネットワーク定義
仮想マシン側でNICを追加する際、ovsを選択できるようにするため、libvirt上でネットワークの定義を行います。

その際、仮想マシンとovsをaccessポートで接続するのか?trunkポートで接続するのか?を設定できるようにするため、PortGroupの定義も併せて行います。

ESXiのvSwitchで例えるなら、下図の左側にある「仮想マシンのポートグループ」の設定を行っていくイメージです。
f:id:metonymical:20181224112812j:plain

(3)
vi /tmp/ovsnw.xml

<network>
<name>ovsnw</name>
<forward mode='bridge'/>
<bridge name='ovsbr0'/>
<virtualport type='openvswitch'/>
<portgroup name='untag' default='yes'>
</portgroup>
<portgroup name='vlan11'>
  <vlan>
   <tag id='11'/>
  </vlan>
</portgroup>
<portgroup name='vlan300'>
  <vlan>
    <tag id='300'/>
  </vlan>
</portgroup>
<portgroup name='vlan301'>
  <vlan>
    <tag id='301'/>
  </vlan>
</portgroup>
<portgroup name='vlan302'>
  <vlan>
    <tag id='302'/>
  </vlan>
</portgroup>
</network>

いくつか、ポイントを記載します。
A.「portgroup name='vlan11'」や「portgroup name='vlan300'」は、仮想マシンをovsにaccess portとして接続させたい場合の設定となります。
B.「portgroup name='untag' default='yes'」は、仮想マシンをovsにtrunk portとして接続させたい場合の設定となります。

A.は、主に仮想サーバなど自身でVLAN IDを付けずにトラフィックを流してくる仮想マシンとして使用できます。
B.は、主に仮想ルータ(CSR1000v・vMX・A10 vThunderなど)や仮想スイッチ(CumulusVXやNexus9000v)など、自身でVLAN IDを付けてトラフィックを流してくる仮想マシンとして使用できます。

ちなみに、B.においては、4.永続化設定で記載したように、DefaultでFullTrunk状態です。このため、許可するVLANを絞ることも可能なようですが、ここでは割愛します。*4

上記ファイルの作成が完了したら、virshコマンドで定義していきます。

virsh net-list
virsh net-define /tmp/ovsnw.xml
virsh net-start ovsnw
virsh net-autostart ovsnw
virsh net-list

現在のネットワーク定義を参照
ovsnw.xmlのネットワークを定義
ovsnwのスタート
ovsnwの自動起動設定
現在のネットワーク定義を参照

以下が各コマンドの出力結果となります。

出力結果
[root@c761 ~]# virsh net-list
 Name                 State      Autostart     Persistent
----------------------------------------------------------
 default              active     yes           yes

[root@c761 ~]# virsh net-define /tmp/ovsnw.xml
Network ovsnw defined from /tmp/ovsnw.xml

[root@c761 ~]# virsh net-start ovsnw
Network ovsnw started

[root@c761 ~]# virsh net-autostart ovsnw
Network ovsnw marked as autostarted

[root@c761 ~]# virsh net-list
 Name                 State      Autostart     Persistent
----------------------------------------------------------
 default              active     yes           yes
 ovsnw                active     yes           yes

上記の設定が完了すると、Virt-Manager上の画面からovsやPortGroupが選択できるようになります。

6.access port

(4)仮想マシンをovsにaccess portで接続
Virt-Manager画面上で設定する場合は、以下の通り。
f:id:metonymical:20181224121543j:plain

AddHardwareをクリック
Networkを選択
NetworkSource:Virtual Network’ovsnw’を選択
Portgroup:vlan300を選択

virshコマンドで設定する場合は、以下の通り。

virsh edit Guest1

 <interface type='network'>
   <mac address='52:54:00:d4:25:2e'/>
   <source network='ovsnw' portgroup='vlan300'/>
   <model type='virtio'/>
   <address type='pci' domain='0x0000' bus='0x00' slot='0x04' function='0x0'/>
 </interface>

7.trunk port

(5)仮想マシンをovsにtrunk portで接続
Virt-Manager画面上で設定する場合は、以下の通り。
f:id:metonymical:20181224121543j:plain

AddHardwareをクリック
Networkを選択
NetworkSource:Virtual Network’ovsnw’を選択
Portgroup:untagを選択

virshコマンドで設定する場合は、以下の通り。

virsh edit Guest2

 <interface type='network'>
   <mac address='52:54:00:d4:25:2e'/>
   <source network='ovsnw' portgroup='untag'/>
   <model type='virtio'/>
   <address type='pci' domain='0x0000' bus='0x00' slot='0x04' function='0x0'/>
 </interface>

8.Guest側Tagging例1と2

Guest2起動後、Guest2のbash上でnmcliコマンドにより、VLANインターフェースを作成します。
nmcliコマンドの詳細については、過去記事を参照ください。

(6)
nmcli connection add type bridge autoconnect yes con-name br301 ifname br301
nmcli connection modify br301 bridge.stp no
nmcli connection modify br301 ipv4.method manual ipv4.addresses 192.168.31.162/24
nmcli connection modify br301 ipv6.method ignore
nmcli connection up br301
nmcli con show
(7)
nmcli connection add type vlan autoconnect yes con-name eth0.301 ifname eth0.301 dev eth0 id 301
nmcli con show
(8)
nmcli connection modify eth0.301 connection.master br301 connection.slave-type bridge
nmcli connection up eth0.301
nmcli con show

(9)
nmcli connection add type bridge autoconnect yes con-name br302 ifname br302
nmcli connection modify br302 bridge.stp no
nmcli connection modify br302 ipv4.method manual ipv4.addresses 192.168.32.162/24
nmcli connection modify br302 ipv6.method ignore
nmcli connection up br302
nmcli con show
(10)
nmcli connection add type vlan autoconnect yes con-name eth0.302 ifname eth0.302 dev eth0 id 302
nmcli con show
(11)
nmcli connection modify eth0.302 connection.master br302 connection.slave-type bridge
nmcli connection up eth0.302
nmcli con show

7.trunk portの設定により、(5)のeth0とvnet1間はFullTrunkで接続されていると考えてください。

これにより、例えば、SrcIP:192.168.31.162-DstIP:192.168.31.254でPingを打つと、以下のような流れで処理されます。

1. (7)でVLAN ID301がTaggingされる。
2. (5)はFullTrunk状態なので、VLANタグは剥がされずに、そのままスイッチング処理*5される。
3. (2)では11,300-302がAllowedされているので、VLANタグは剥がされずに、そのままスイッチング処理される。
4.物理スイッチ側でVLANタグが剥がされ、以下のVLAN InterfaceがPingに応答する。

interface Vlan301
 ip address 192.168.31.254 255.255.255.0

9.fake bridge(VLAN Interface)の作成

fake bridge(VLAN Interface)の作成と同時に永続化設定も実施します。

vi /etc/sysconfig/network-scripts/ifcfg-vlan302

DEVICE=vlan302
ONBOOT=yes
DEVICETYPE=ovs
TYPE=OVSIntPort
BOOTPROTO=static
OVS_BRIDGE=ovsbr0
OVS_OPTIONS="vlan_mode=access tag=302 fake_bridge=true"
OVS_EXTRA="set Interface $DEVICE external-ids:iface-id=$(hostname -s)-$DEVICE-vif"
HOTPLUG=no

設定後はnetworkサービスをリスタート
systemctl restart network

fake_bridge=trueを指定しないと、単なるVLAN Interfaceとなってしまうため、次工程(10.LXCコンテナとfake bridgeのアタッチ)に進むと、必ず躓くポイントになります。理由は、LXCに対してVLAN Interface 302をBridgeとして認識させる必要があるためです。

10.LXCコンテナとfake bridgeのアタッチ

fake bridge (VLAN Interface 302)にコンテナlxc762のeth1をアタッチします。

lxc network attach vlan302 lxc762 eth1

アタッチ後、仮想マシンやLXCコンテナを起動すると、ovs上では以下のように構成されていることが確認できます。

[root@c761 ~]# ovs-vsctl show
b1d3d75a-2c4c-49e7-bc33-06e44a70dfe2
    Bridge "ovsbr0"
        Port "ovsbr0"
            Interface "ovsbr0"
                type: internal
        Port "bond0"
            trunks: [11, 300, 301, 302, 303, 304]
            Interface "ens1f1"
            Interface "ens1f0"
        Port "vnet0"
            tag: 300
            Interface "vnet0"
        Port "vnet1"
            Interface "vnet1"
        Port "vlan302"
            tag: 302
            Interface "vlan302"
                type: internal
        Port "vethCPI2P0"
            tag: 302
            Interface "vethCPI2P0"
    ovs_version: "2.10.1"

Port "bond0":アップリンクポートの設定(trunk allowed vlan 11,300-304の状態)
Port "vnet0":access vlan 300のポート設定
Port "vnet1":trunkポートの設定(FullTrunk状態)
Port "vlan302":fake bridgeの設定
Port "vethCPI2P0":fake bridgeに接続されたlxc762のポート設定

11.補足1:fake_bridgeについて

fake_bridge=trueを指定しなかった場合、上記コマンドにて「lxc network attach 」まで打った後、Tabキーで補完してみてください。すると、物理インターフェースもしくはBridgeインターフェースしか表示されません。

fake_bridge=trueを指定しなかった場合の出力例
[root@c761 ~]# lxc network attach
eno1       eno3       enp4s16    enp4s16f2  ens1f0     ens2       ovsbr0
eno2       eno4       enp4s16f1  enp4s16f3  ens1f1     lxdbr0     virbr0

すると、lxcコンテナをovsにアタッチするためには、ovsbr0を選択するしかない状態となってしまいます。
このため、LXCに対して、VLAN Interface 302がBridgeであるということを明示的に認識させる必要があるため、fake_bridge=trueオプションを指定しています。

ちなみに、上記のlxcコマンドでovsbr0を選択した場合、(5)に接続した状態となります。

前述した通り、(5)はFullTrunk状態なので、物理スイッチへトラフィックを流すためには、LXCコンテナ側でVLAN IDを付与する必要があります。

軽量さがメリットであるLXCコンテナで、VLAN IDを付ける設定を実施することは、そもそも使い方が間違っている気がしました。*6

このため、

  • KVM:(4)の通り、PortGroupで所属するVLANを決定する。もしくは、(5)の通り、untagにして仮想マシン側でVLAN IDを付与する。
  • LXC/LXD:(12)(13)に記載の通り、fake bridgeで所属するVLANを決定する。

という使い方が適しているのではないかと考えています。

12.補足2:ovs上での見え方

Guest1と2を起動すると、ovs上では以下のように見えます。

[root@c761 ~]# ovs-vsctl show
b1d3d75a-2c4c-49e7-bc33-06e44a70dfe2
    Bridge "ovsbr0"
        Port "ovsbr0"
            Interface "ovsbr0"
                type: internal
        Port "vnet0"
            tag: 300
            Interface "vnet0"
        Port "vnet1"
            Interface "vnet1"
        Port "bond0"
            trunks: [11, 300, 301, 302]
            Interface "ens1f1"
            Interface "ens1f0"
    ovs_version: "2.10.1"

また、今回LCAPを使用しましたが、LCAPの状態を確認する場合は、以下のコマンドで可能です。

ovs-appctl bond/show bond0
ovs-vsctl list port bond0

出力例
[root@c761 ~]# ovs-appctl bond/show bond0
---- bond0 ----
bond_mode: balance-tcp
bond may use recirculation: yes, Recirc-ID : 2
bond-hash-basis: 0
updelay: 0 ms
downdelay: 0 ms
next rebalance: 2115 ms
lacp_status: negotiated
lacp_fallback_ab: false
active slave mac: 90:e2:ba:0b:37:b9(ens1f1)

slave ens1f0: enabled
  may_enable: true

slave ens1f1: enabled
  active slave
  may_enable: true

[root@c761 ~]# ovs-vsctl list port bond0
_uuid               : 85d6d0bb-1b9d-44b0-964c-b83d60451aab
bond_active_slave   : "90:e2:ba:0b:37:b9"
bond_downdelay      : 0
bond_fake_iface     : false
bond_mode           : balance-tcp
bond_updelay        : 0
cvlans              :
external_ids        : {}
fake_bridge         : false
interfaces          : [a102fd00-be8d-402b-b9f3-1ae3cf3aeb64, cffbeb94-2ab5-453e-832c-ac63c86e5d8a]
lacp                : active
mac                 :
name                : "bond0"
other_config        : {lacp-time=fast}
protected           : false
qos                 :
rstp_statistics     : {}
rstp_status         : {}
statistics          : {}
status              : {}
tag                 :
trunks              : [11, 300, 301, 302]
vlan_mode           : trunk

以上です。

13.最後に

以下のサイトを参考にさせて頂きました。
Open vSwitch
Using VLANs with OVS and libvirt - Scott's Weblog - The weblog of an IT pro focusing on cloud computing, Kubernetes, Linux, containers, and networking
Tag Vlan on Veth to Openvswitch bridge · Issue #3414 · lxc/lxd · GitHub


ovsは、最初は取っ付き難かったのですが、触ってみると意外と楽しかったです。
また、LinuxBridgeと異なる点として、Port(Interface)やBond、VLANの概念がBridgeの中に集約されている(ように見える)ので、よりスイッチっぽいかな?と。
ovsはVxLANのVTEPを作ったり、OpenFlowが使えたりと色々遊べるのですが、まずはLinuxBridgeからの移行で最低限必要な機能は網羅できたかなと思います。

次のステップとして、DPDKを実装したいと考えています。

*1:手前味噌ですが、私はovsに一本化しようと思いました。

*2:ネットワークエンジニアという職業柄、意図しないループが怖いため、TrunkするVLANはなるべく絞りたい派です。

*3:/etc/sysconfig/network-scripts/配下のパス

*4:ovsnw.xml上に、tag id='11,300-302'などと記載すれば、できそうな気がしていますが、libvirt側の話題になるため、また別の機会に確認したいと思います。

*5:宛先MACアドレスMACアドレステーブルを照合し、受信したEtherフレームを然るべきポートへ転送する動作のこと

*6:もちろん、ケースバイケースで充分な議論をする余地はあるかと思います。

CentOS7 ovs(Open vSwitch)のビルドとインストール方法

CentOS7によるovs(Open vSwitch)のビルドとインストール方法について記載しました。
CentOS7でyumを使用すると、openvswitch.x86_64 0:2.0.0-7.el7がインストールされますが、今後DPDK版ovsを作りたいと考えているため、その練習も兼ねて、最新版2.10系のビルドから行います。

1.構成

1-1.環境
筐体                             : ProLiant DL360p Gen8
System ROM                       : P71 01/22/2018
NIC                              : Intel X520-SR2
OS                               : CentOS7.6(1810)
Kernel                           : 3.10.0-957.el7.x86_64
Installed Environment Groups     : Server with GUI
Add-Ons for Selected Environment : Virtualization Client, Virtualization Hypervisor, Virtualization Tools
ovs                              : 2.10.1
1-2.全体の流れ

事前準備
rpmビルド
インストール
起動確認

2.事前準備

2-1.ビルド用ユーザ作成

検証環境ですと、rootだけで操作してしまうことが多いのですが、rpmビルドの際、bad owner/groupのエラーで弾かれてしまうため、ビルド用ユーザを作成します。
また、特に記載しませんが、SE Linuxやfirewalldの無効化は行っておいてください。

useradd ovs
usermod -G wheel ovs
passwd ovs
su - ovs

ユーザ作成
wheelグループに追加(sudoさせるため)
パスワード設定
スイッチユーザ

2-2.追加のパッケージインストール

ユーザovsで操作しているものとします。

sudo yum -y install @'Development Tools' rpm-build yum-utils wget libpcap-devel numactl-devel

3.rpmビルド

3-1.ビルド環境準備

ビルド環境の準備をします。

mkdir -p ~/rpmbuild/SOURCES
cd rpmbuild/SOURCES/
wget https://www.openvswitch.org/releases/openvswitch-2.10.1.tar.gz
tar zxvf openvswitch-2.10.1.tar.gz
sed -e 's/@VERSION@/0.0.1/' openvswitch-2.10.1/rhel/openvswitch-fedora.spec.in > ovs.spec

ソース格納ディレクトリの作成
ディレクトリ移動
ソースのダウンロード
ソースのtarファイルを解凍
specファイル生成

3-2.ビルド

ソースからrpmファイルを生成します。

sudo yum-builddep -y ovs.spec
cd openvswitch-2.10.1
./boot.sh
./configure
make rpm-fedora RPMBUILD_OPT="--without check"

依存パッケージのインストール
ovsのソース格納ディレクトリへ移動
boot.sh実行
configure実行
rpmビルド*1

多少時間は掛かりますが、最後の方は以下のような出力がでれば正常にビルドが完了しています。

Wrote: /home/ovs/rpmbuild/SOURCES/openvswitch-2.10.1/rpm/rpmbuild/SRPMS/openvswitch-2.10.1-1.el7.src.rpm
Wrote: /home/ovs/rpmbuild/SOURCES/openvswitch-2.10.1/rpm/rpmbuild/RPMS/x86_64/openvswitch-2.10.1-1.el7.x86_64.rpm
Wrote: /home/ovs/rpmbuild/SOURCES/openvswitch-2.10.1/rpm/rpmbuild/RPMS/noarch/openvswitch-selinux-policy-2.10.1-1.el7.noarch.rpm
Wrote: /home/ovs/rpmbuild/SOURCES/openvswitch-2.10.1/rpm/rpmbuild/RPMS/noarch/python-openvswitch-2.10.1-1.el7.noarch.rpm
Wrote: /home/ovs/rpmbuild/SOURCES/openvswitch-2.10.1/rpm/rpmbuild/RPMS/noarch/openvswitch-test-2.10.1-1.el7.noarch.rpm
Wrote: /home/ovs/rpmbuild/SOURCES/openvswitch-2.10.1/rpm/rpmbuild/RPMS/x86_64/openvswitch-devel-2.10.1-1.el7.x86_64.rpm
Wrote: /home/ovs/rpmbuild/SOURCES/openvswitch-2.10.1/rpm/rpmbuild/RPMS/x86_64/openvswitch-ovn-central-2.10.1-1.el7.x86_64.rpm
Wrote: /home/ovs/rpmbuild/SOURCES/openvswitch-2.10.1/rpm/rpmbuild/RPMS/x86_64/openvswitch-ovn-host-2.10.1-1.el7.x86_64.rpm
Wrote: /home/ovs/rpmbuild/SOURCES/openvswitch-2.10.1/rpm/rpmbuild/RPMS/x86_64/openvswitch-ovn-vtep-2.10.1-1.el7.x86_64.rpm
Wrote: /home/ovs/rpmbuild/SOURCES/openvswitch-2.10.1/rpm/rpmbuild/RPMS/x86_64/openvswitch-ovn-common-2.10.1-1.el7.x86_64.rpm
Wrote: /home/ovs/rpmbuild/SOURCES/openvswitch-2.10.1/rpm/rpmbuild/RPMS/x86_64/openvswitch-ovn-docker-2.10.1-1.el7.x86_64.rpm
Wrote: /home/ovs/rpmbuild/SOURCES/openvswitch-2.10.1/rpm/rpmbuild/RPMS/x86_64/openvswitch-debuginfo-2.10.1-1.el7.x86_64.rpm
Executing(%clean): /bin/sh -e /var/tmp/rpm-tmp.JbhK5R
+ umask 022
+ cd /home/ovs/rpmbuild/SOURCES/openvswitch-2.10.1/rpm/rpmbuild/BUILD
+ cd openvswitch-2.10.1
+ rm -rf /home/ovs/rpmbuild/SOURCES/openvswitch-2.10.1/rpm/rpmbuild/BUILDROOT/openvswitch-2.10.1-1.el7.x86_64
+ exit 0

4.インストール

生成されたrpmをインストールします。*2

sudo yum -y localinstall rpm/rpmbuild/RPMS/x86_64/openvswitch-2.10.1-1.el7.x86_64.rpm

5.起動確認

rpmインストール後はrootに戻ります。

exit
systemctl start openvswitch
systemctl enable openvswitch
systemctl status openvswitch
ovs-vsctl -V

ユーザovsからrootへ変更
ovsサービスの起動
ovsサービスの自動起動設定
ovsサービスの動作確認
ovsのversion確認

以下、出力例

# systemctl start openvswitch
# systemctl enable openvswitch
Created symlink from /etc/systemd/system/multi-user.target.wants/openvswitch.service to /usr/lib/systemd/system/openvswitch.service.

# systemctl status openvswitch
● openvswitch.service - Open vSwitch
   Loaded: loaded (/usr/lib/systemd/system/openvswitch.service; enabled; vendor preset: disabled)
   Active: active (exited) since Mon 2018-12-24 10:21:25 JST; 11s ago
 Main PID: 27852 (code=exited, status=0/SUCCESS)

Dec 24 10:21:25 c76x64ovs3.md.jp systemd[1]: Starting Open vSwitch...
Dec 24 10:21:25 c76x64ovs3.md.jp systemd[1]: Started Open vSwitch.

# ovs-vsctl -V
ovs-vsctl (Open vSwitch) 2.10.1
DB Schema 7.16.1

上記まで完了したら、あとはovs-vsctl add-br ovsbr0などでBridgeを作成していきます。
ovsの設定方法は次回記載します。

以上です。

6.最後に

先にも記載しましたが、ovs-dpdkをやることが目的なこともあり、rpmのビルドから実施しました。

以下のサイトに詳しい説明が記載されていますが、
software.intel.com
今回インストールしたのは、下図の左上(ovsのみ)です。
f:id:metonymical:20181224102833j:plain
左下(dpdk)については、過去記事のpktgenspdk+NVMe-oFで、既に実績があるため、DPDKはサクッと導入できるかな?と考えています。

*1:RPMBUILD_OPT=に--with dpdkを追記すると、DPDKにも対応してくれるようです。もちろん事前にDPDKのビルドは必須ですが。

*2:記載したパスには、debug版やovn版などのrpmも生成されていますので、興味があればインストールしてみてください。
